TORUS

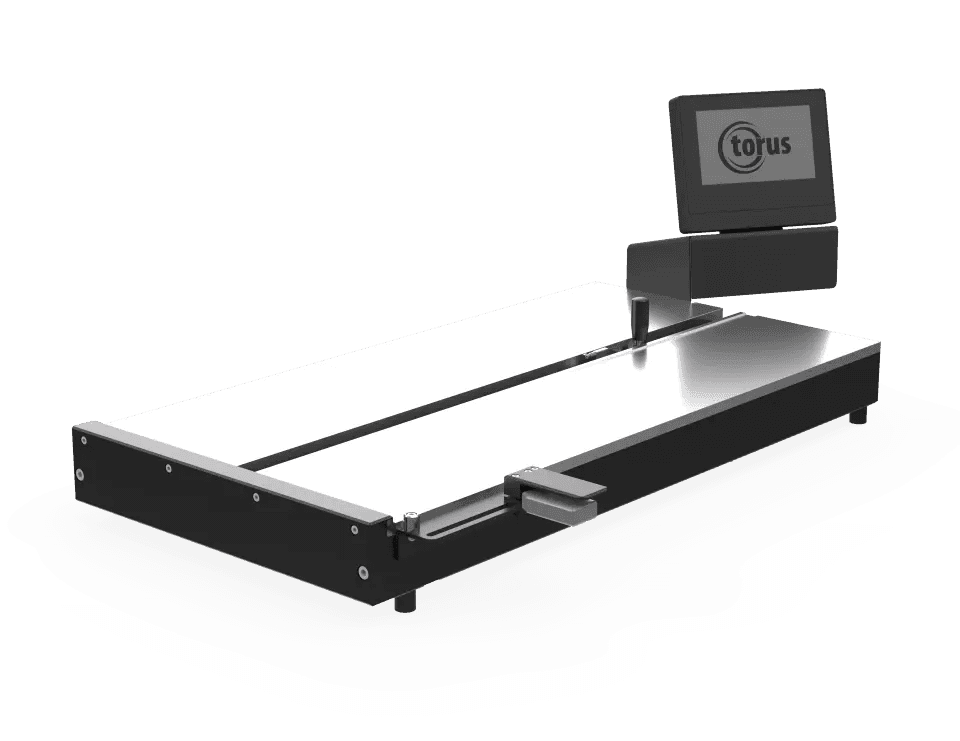

Medidor Manual de Mesa para Blank de Corpo Z552
O Medidor Manual de Mesa para Blank de Corpo Torus Z552 é uma solução de mesa robusta e confiável para medição de alta precisão de altura, largura e esquadro de blanks de corpo em aplicações de embalagens metálicas.
Ir para:||
Descrição do Equipamento
O Medidor Manual de Mesa para Blank de Corpo Torus Z552 é uma solução de mesa robusta e confiável para medição de alta precisão de altura, largura e esquadro de blanks de corpo em aplicações de embalagens metálicas. Projetado com tecnologia avançada de compensação linear, ele garante uma análise dimensional consistente e precisa de blanks metálicos antes da conformação da lata.
Modelos de medidores de blank de corpo Z552:
O Medidor Manual de Mesa para Blank de Corpo Z552 está disponível em duas variações de modelo:
Z552-5.16.1 Medidor Manual de Mesa para Blank de Corpo Z552 para 600mm
Z552-5.16.2 Medidor Manual de Mesa para Blank de Corpo Z552 para 950mm
Verificação de Configuração de Cortadora de Precisão
Projetado para suportar medições repetíveis e independentes do operador, o Z552 aplica uma força de medição leve e consistente em todos os testes. Isso elimina a variabilidade do operador e garante resultados uniformes – fundamental para verificar a precisão da configuração da cortadora e manter a qualidade da produção.
Tecnologia avançada de medição de blank de corpo
O Z552 integra um slide linear de precisão emparelhado com um encoder linear preciso para medição dimensional, e um sensor angular secundário para verificação de esquadro. Essa combinação fornece leituras estáveis e repetíveis com desvio mínimo, garantindo alta confiabilidade em seus dados de inspeção.
Importância das medições de blank de corpo na fabricação de latas
A altura, largura e esquadro precisos do blank de corpo são essenciais para a conformação ideal da lata. Mesmo pequenos desvios podem levar a costuras desalinhadas, desperdício de material e atrasos dispendiosos na produção. Ao validar as dimensões do blank antes da conformação, os fabricantes podem identificar proativamente problemas de configuração e manter um controle de processo rigoroso.
As principais dimensões normalmente incluem:
Largura do blank – o comprimento horizontal da chapa, que afeta a circunferência final da lata.
Altura do blank – o comprimento vertical, que determina a altura da lata acabada.
Esquadro – para garantir um processo de soldagem suave
Otimize sua garantia de qualidade
O Z552 simplifica seu fluxo de trabalho de inspeção, permitindo uma avaliação rápida e confiável da geometria do blank. Ele ajuda a garantir que as configurações da sua cortadora estejam corretas, reduzindo o risco de defeitos nas etapas posteriores e melhorando a eficiência geral da produção.
Arquitetura Técnica
Especificações rigorosas para a Indústria 4.0
Vantagens Competitivas
Medição de Alta Precisão – Mede com precisão a altura, largura e esquadro do blank de corpo para embalagens metálicas.
Força de Medição Consistente – Elimina a variabilidade do operador para resultados repetíveis e independentes do usuário.
Medição Sequencial – Avalie rapidamente todas as dimensões principais em um único processo.
Saída de Dados Integrada – Simplifica os fluxos de trabalho de relatórios e controle de qualidade.
Suporta Verificação de Configuração de Cortadora – Garante a configuração correta para evitar defeitos nas etapas posteriores.
Melhora a Eficiência de Produção – Detecta problemas precocemente, reduzindo o desperdício e atrasos dispendiosos.
Design de Mesa Robusto – Construído para confiabilidade em ambientes de fabricação exigentes.
Métricas e Dimensões
MarcaTORUS
AplicaçõesTeste de Aerossol, Inspeção de Latas
MateriaisMetal, Aço
Comprimento máximo do blankaté 600 ou 950 mm
Características medidasaltura do blank de corpo, largura do blank de corpo e esquadro
Precisão +/- 0,010 mmPrecisão +/- 0,010 mm
Resolução 0,001 mmResolução 0,001 mm
Certificação CESim
Alimentação elétrica necessária120/240 vac 50-60 Hz
Dimensões do modelo de 600 mm(L) 1062 mm x (A) 340 mm x (P) 545 mm
Dimensões do modelo de 950 mm(L) 1402 mm x (A) 340 mm x (P) 545 mm
Peso74,4 kg (modelo de 600 mm), 99,2 kg (modelo de 950 mm)
Ficha Técnica Oficial
Baixe a documentação técnica completa em PDF para análise de requisitos, integração e calibração do Medidor Manual de Mesa para Blank de Corpo Z552.
