CMC-KUHNKE
AUTO-XTS
O AUTO-XTS é a solução ideal para inspeção de recravação em embalagens metálicas ou de bebidas. Ele realiza testes de alta precisão de espessura da recravação, profundidade de rebaixo (countersink), altura da recravação e gancho do corpo.
Ir para:|||
Apresentações em Vídeo
Assista ao funcionamento em tempo real.
Descrição do Equipamento

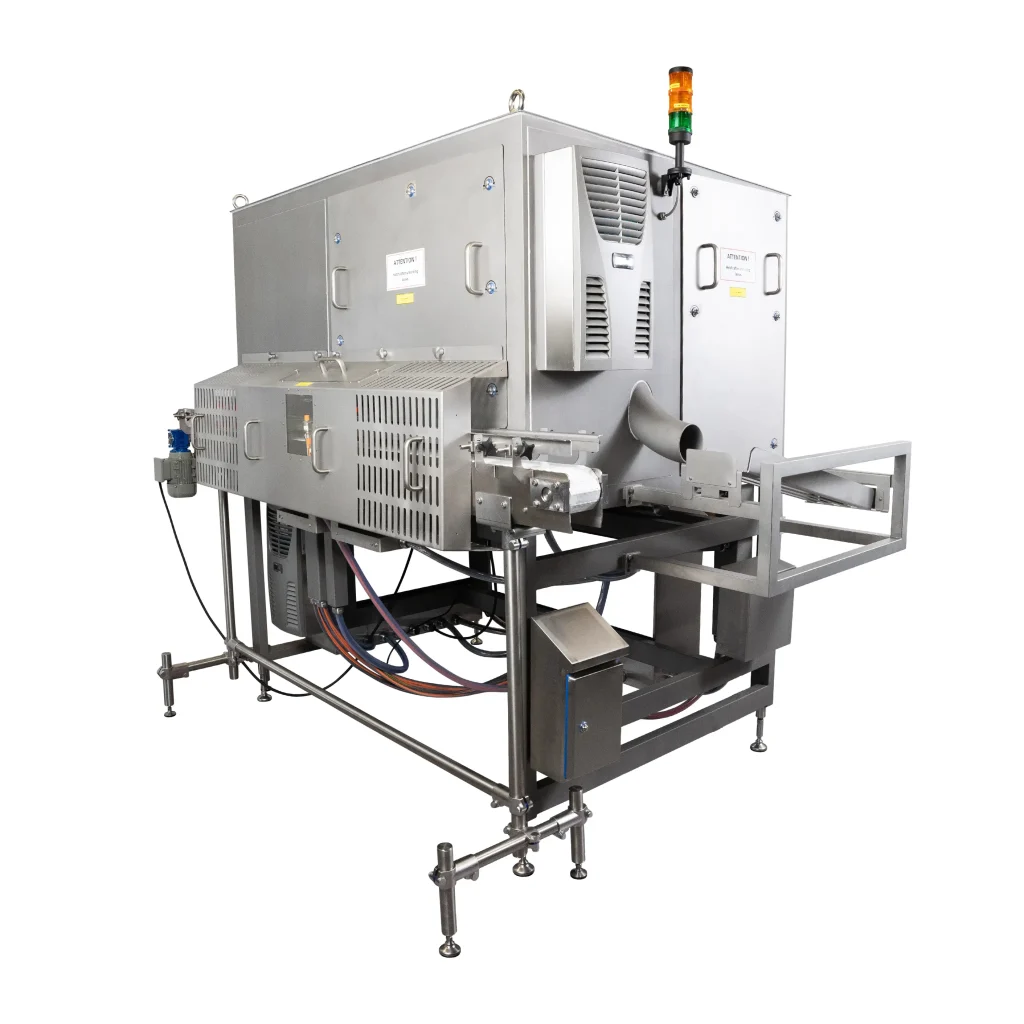

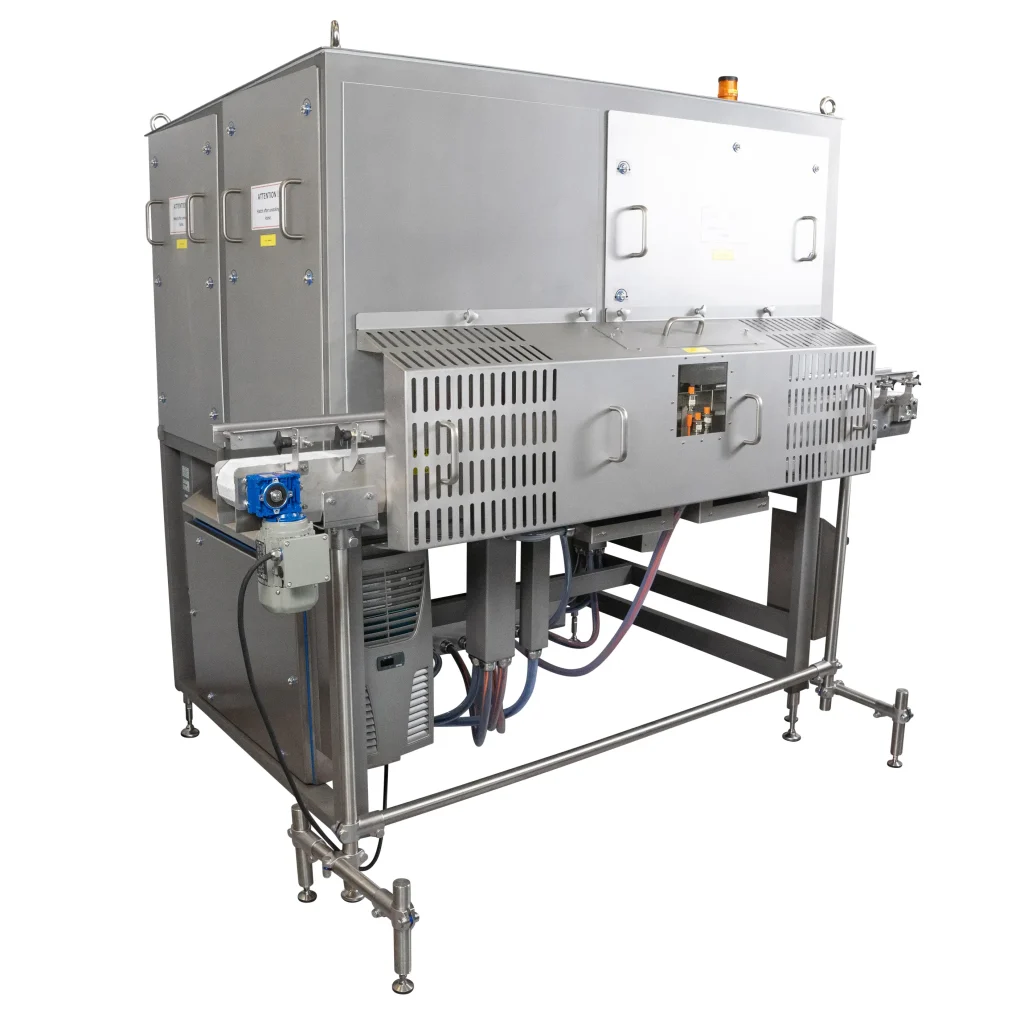

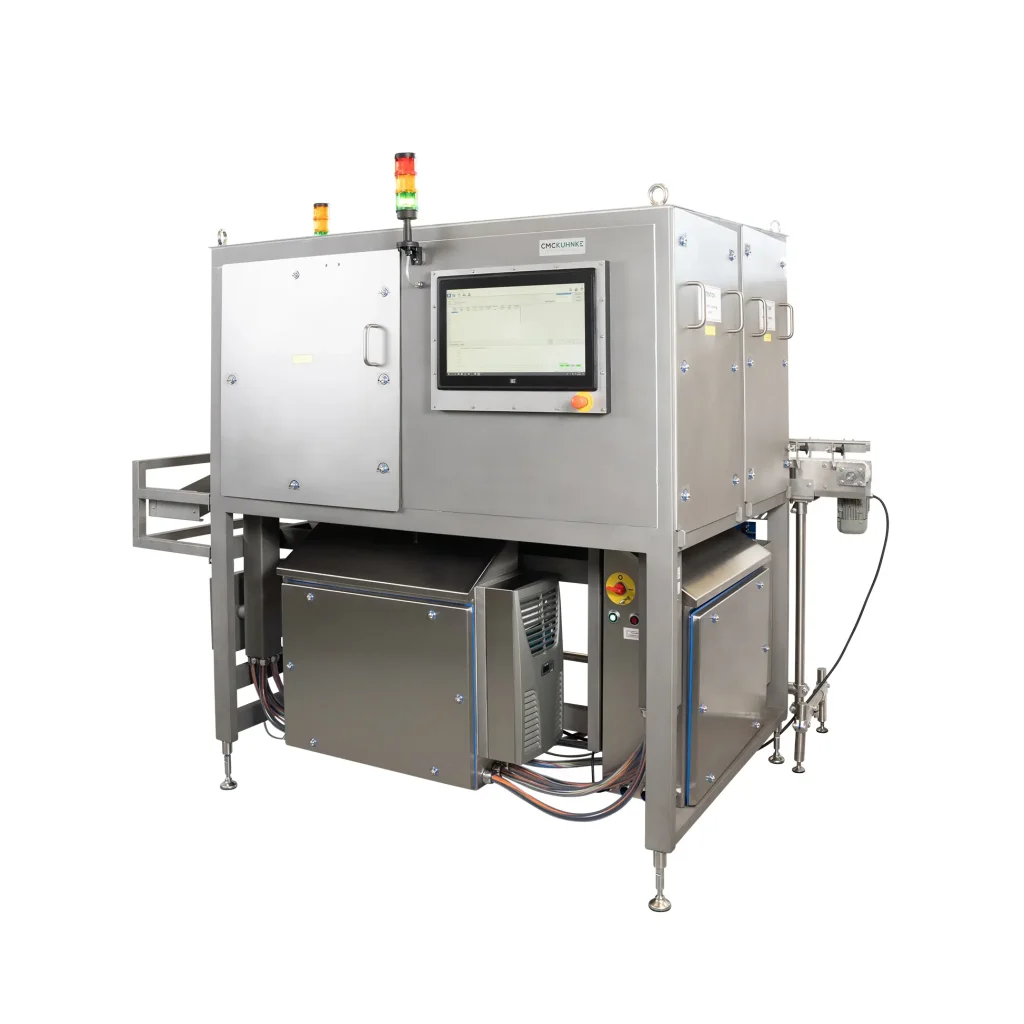

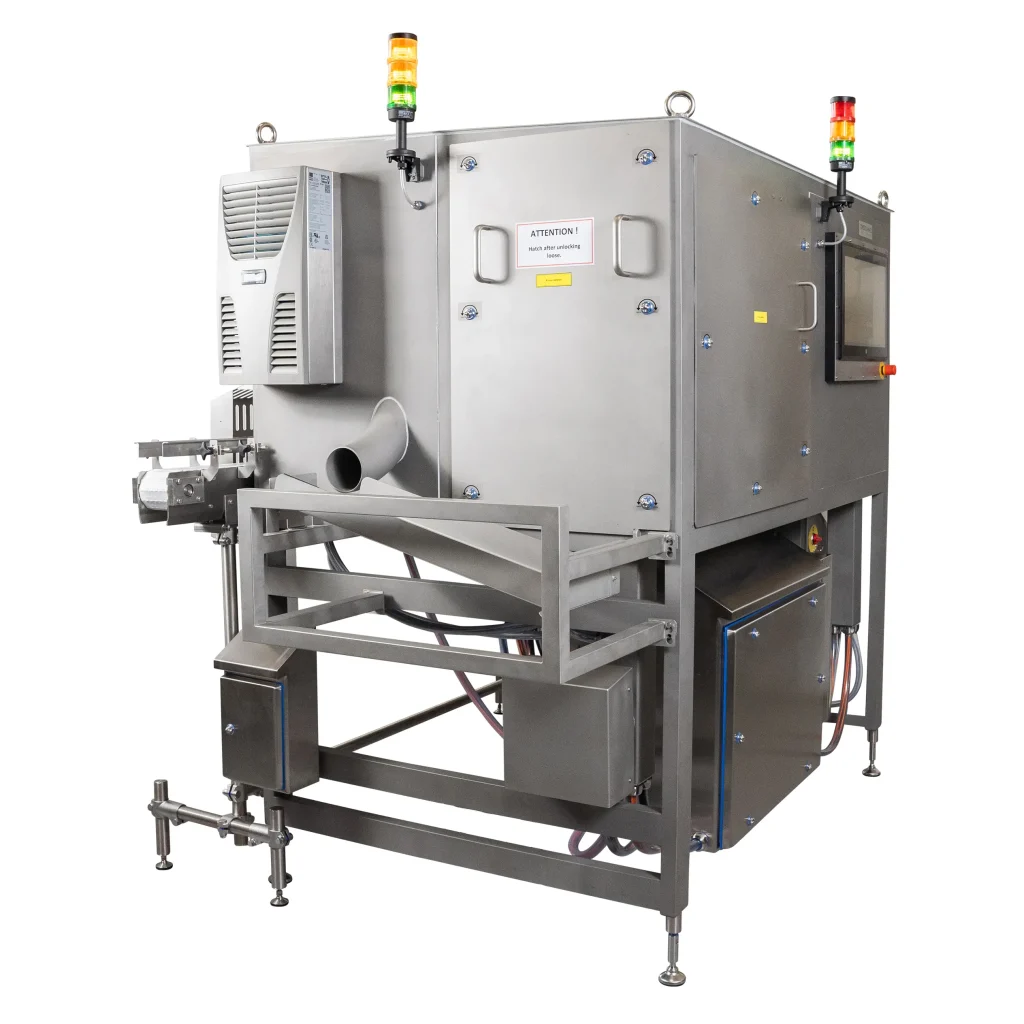

Disponibilizado pela nossa marca de testes de embalagens metálicas CMC-KUHNKE, o AUTO-XTS é um sistema de medição 100 % automatizado que pode operar on-line, integrado à linha de envase, ou de forma stand-alone.
Chegando à terceira geração da nossa solução de inspeção de recravação zero-desperdício e de economia de custos, o AUTO-XTS é o equipamento preferido para novas linhas e retrofits entre as 10 maiores empresas de bebidas do mundo.
Inspeção de recravação segura com o AUTO-XTS
Os recipientes são transportados de forma rápida e ordenada por uma série de estações de medição. O equipamento permite avaliar:
Espessura da recravação
Profundidade de rebaixo
Altura da recravação
Gancho do corpo e da tampa
Sobreposição e folga da recravação
% de contato do gancho do corpo
Detecção de rugas
Monitoramento de estanqueidade
Tudo isso aumenta a precisão dos testes e reduz mão de obra e sucata, gerando economia de tempo e dinheiro — além de eliminar riscos associados a serras de corte, rebarbas metálicas ou desmontagens destrutivas.
Tecnologia exclusiva de medição radial
Em vez da abordagem tangencial tradicional, o AUTO-XTS utiliza um sistema de medição radial exclusivo que oferece o ponto único mais preciso para detecção objetiva de rugas e verificação de estanqueidade. Esse método elimina problemas de foco e permite medir tampas de diâmetro maior.
Sistema robótico de manuseio

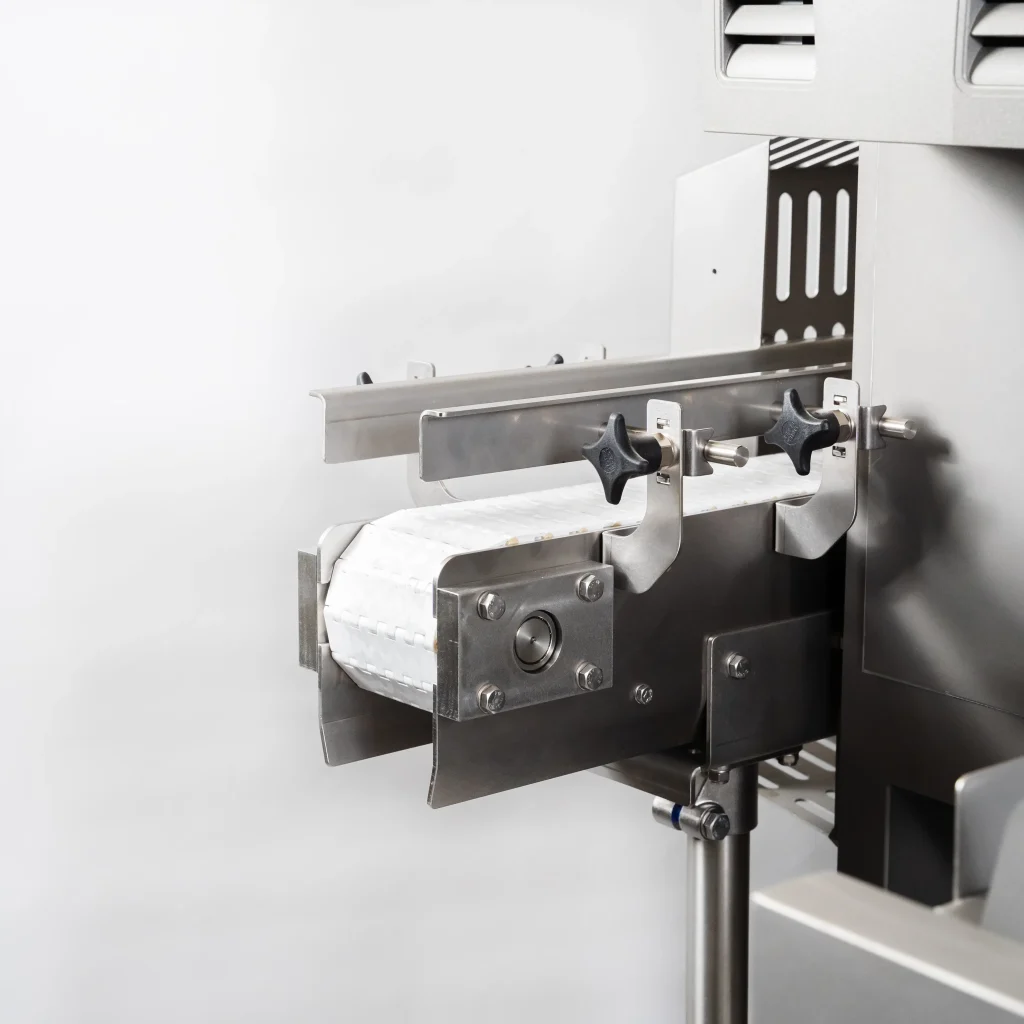

O AUTO-XTS pode ser acoplado diretamente ao transportador de qualquer linha de envase ou usado isoladamente. Seu sistema robótico inteligente movimenta as latas pelas estações de medição:
1. Profundidade de rebaixo e espessura da recravação – até 36 posições ao redor da lata.

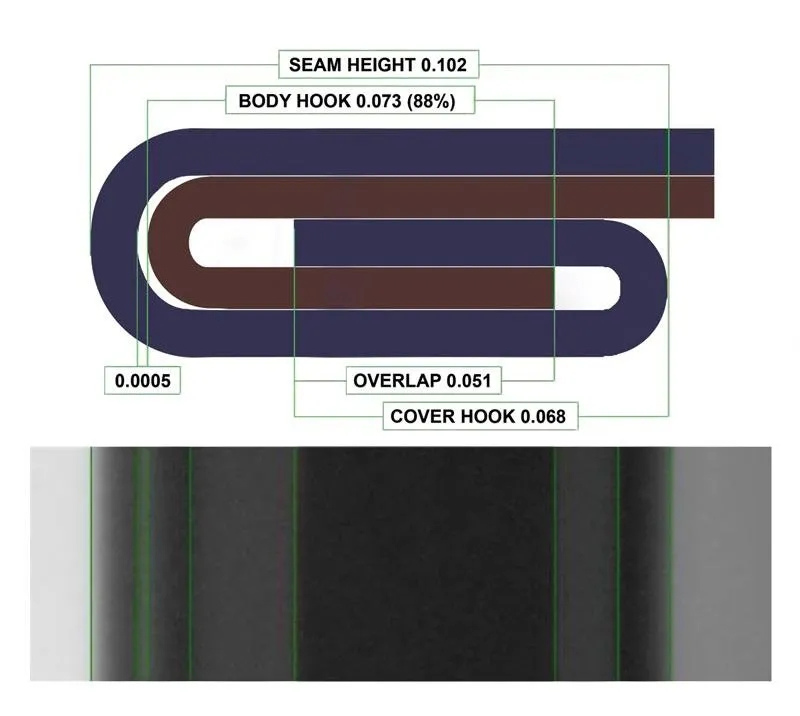

2. Imagem por raios X de baixa potência – mede parâmetros internos da costura sem danificar o produto.
3. Saída de aceitação/rejeição – descarte automatizado para transportador (modo on-line) ou cesto (carregamento manual).

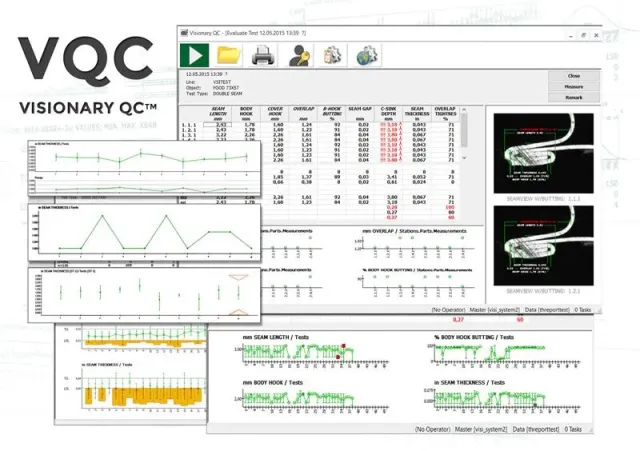

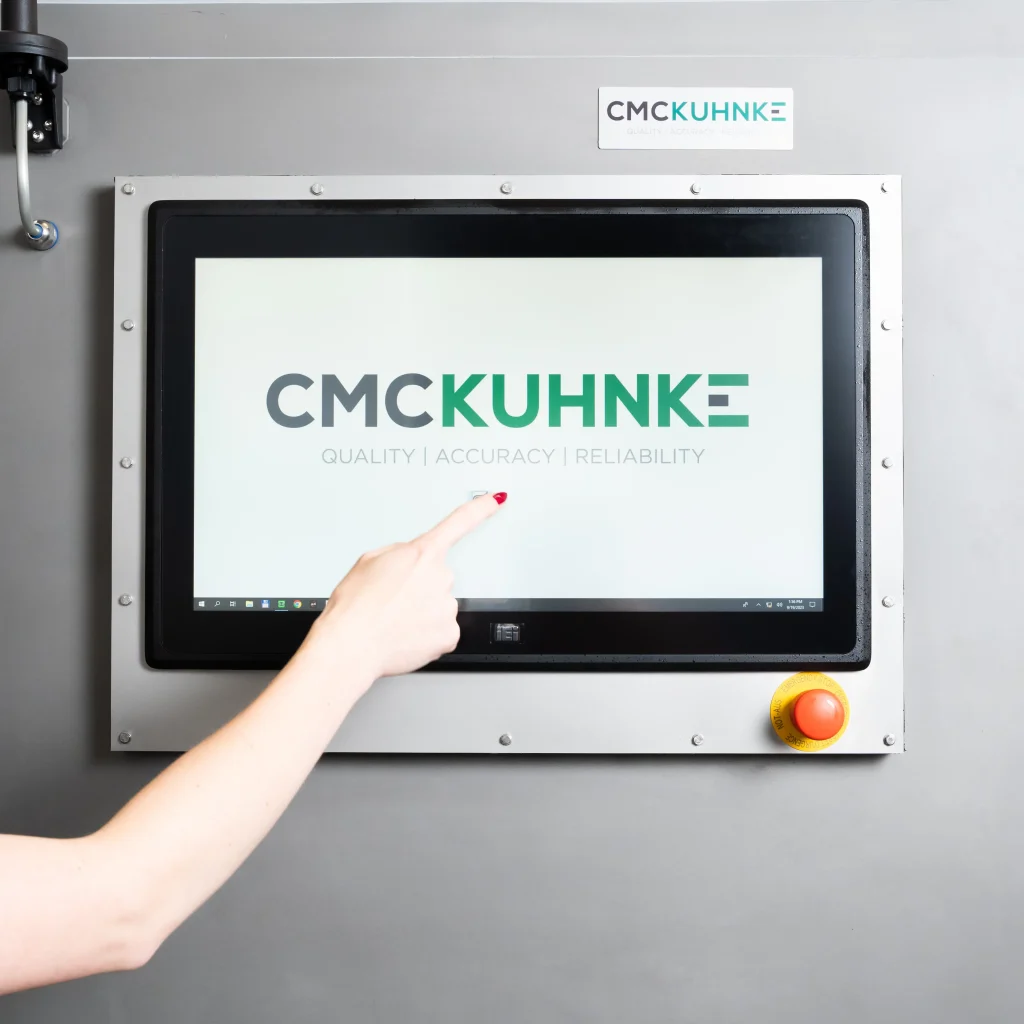

4. Coleta de dados de inspeção - O software Visionary QC™ Pro SPC, utilizado em milhares de plantas no mundo, disponibiliza dados instantâneos em uma interface touch screen intuitiva.
5. Alarmes e rastreabilidade - Alarmes são acionados imediatamente quando há desvios, permitindo ajustes rápidos na linha.
Opções complementares
SEAMscan XTS III – mesma tecnologia para latas de alumínio ou aço.
SEAMscan SPC System for Beverage – solução econômica e de alta resolução para inspeção de recravação.
Arquitetura Técnica
Especificações rigorosas para a Indústria 4.0
Vantagens Competitivas
• Solução zero desperdício – mais latas testadas, sem sucata
• Máquina versátil capaz de medir uma ampla gama de características da recravação
• Medição radial exclusiva e não destrutiva
• Sistema robótico automatizado para maior velocidade e eficiência
• Detecção automática de rugas e soldas
• Software Visionary QC™ Pro SPC com análise estatística em tempo real
• Sistema de alarmes para notificação imediata de defeitos
• Confiabilidade comprovada nas maiores indústrias globais de bebidas
Métricas e Dimensões
MarcaCMC-KUHNKE
SKU455 600:00
AplicaçõesAnálise de Bebidas, Inspeção de Latas, Inspeção de Recravação
MateriaisMetal
ConectividadeLAN (RJ-45), 1 IP fixo (acesso a banco de dados externo)
Unidades de mediçãomm, in
Resolução0,01 mm (0,0004 in)
SaídaRS-232
Alimentação elétrica100–240 VAC, 50–60 Hz, consumo médio 600 W
Ar comprimido6–8 bar (90–145 psi), ar filtrado e seco, vazão máx. 35 SCFM
Tamanhos de lataDiâmetro do corpo 52–73 mm, altura 89–201 mm, diâmetro de tampa 200/209
IdiomasInglês e Alemão (outros sob consulta)
Características medidasEspessura da recravação, profundidade de rebaixo, altura da recravação, gancho do corpo, gancho da tampa, sobreposição, folga da recravação, % de estanqueidade (varredura 360 °), % da área de vedação primária
DimensõesAltura 2 245 mm ± 50 mm, largura 2 375 mm, profundidade 1 403 mm
Peso≈ 1 000 kg
Ficha Técnica Oficial
Baixe a documentação técnica completa em PDF para análise de requisitos, integração e calibração do AUTO-XTS.
