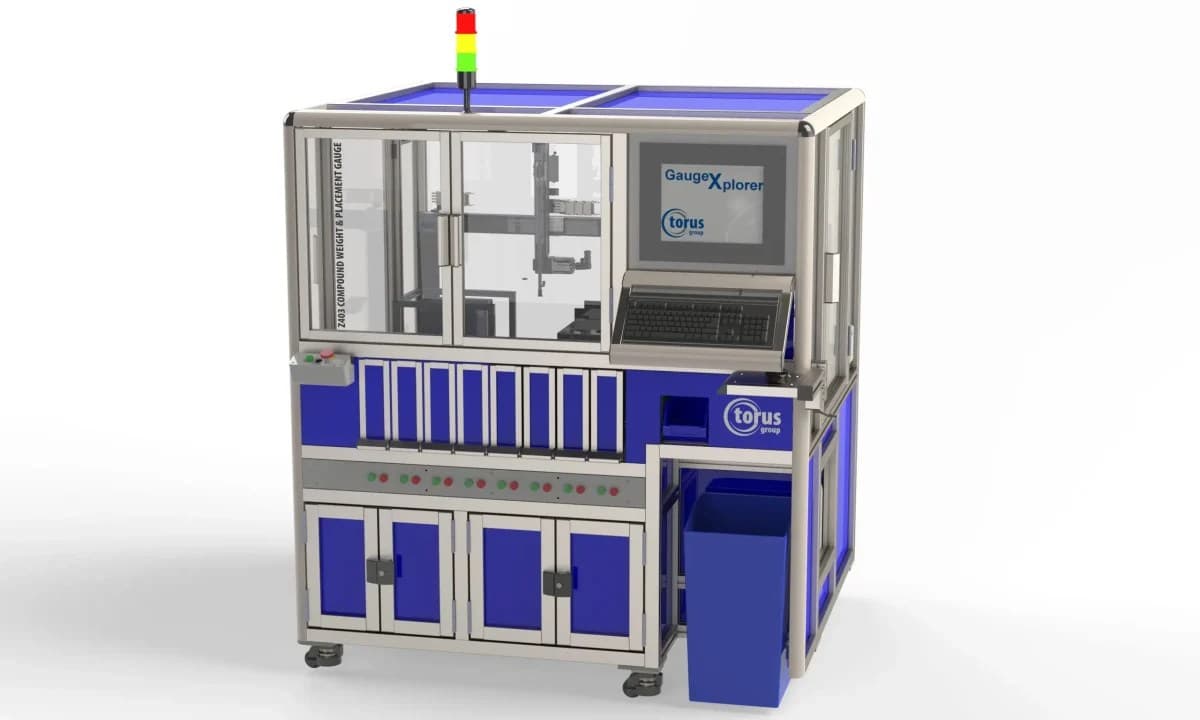

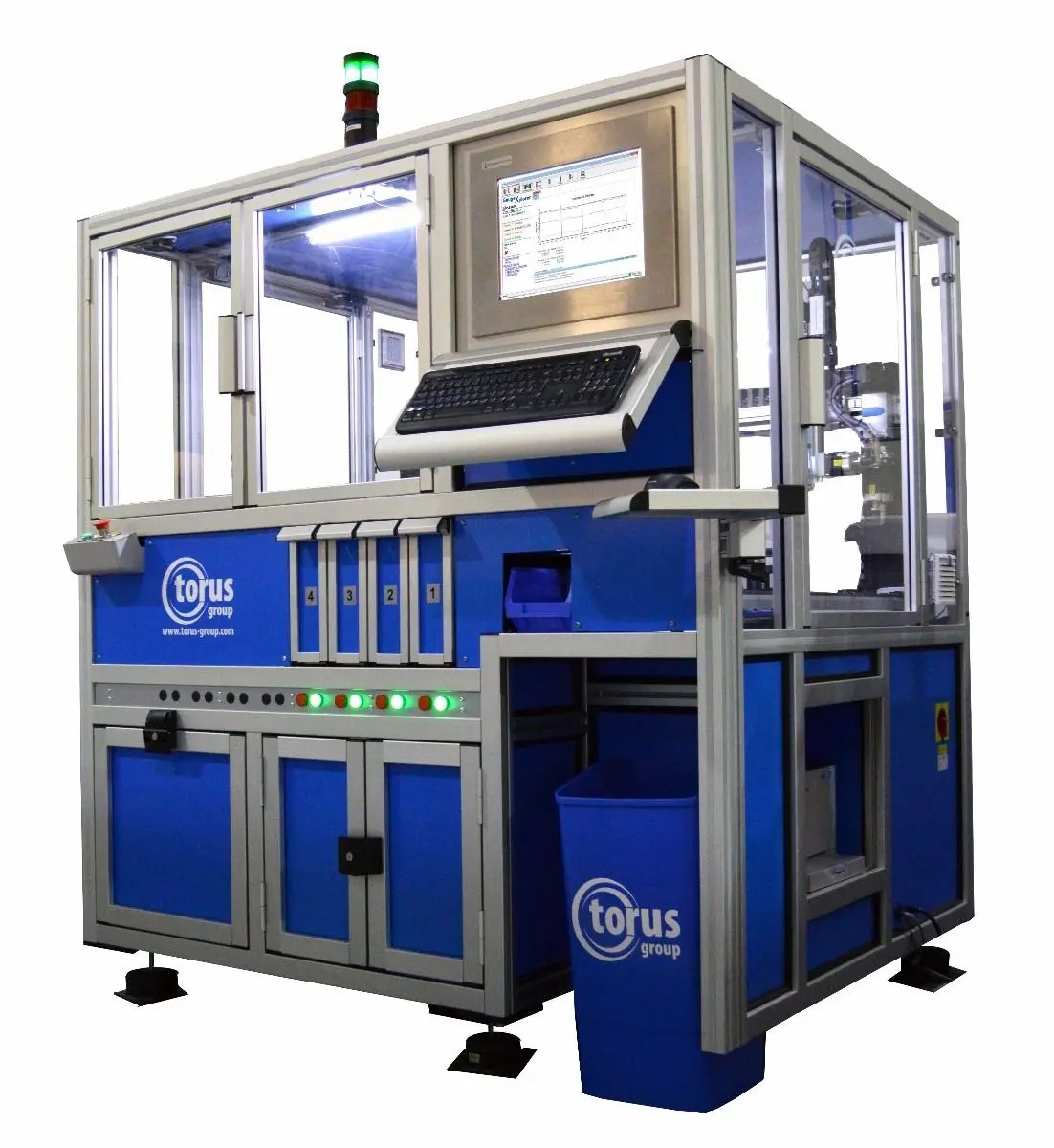

Medidor Automático de Peso e Posicionamento de Composto em Shells de Bebidas Z403
O Medidor Automático de Peso e Posicionamento de Composto em Shells de Bebidas Z403 foi projetado para reduzir significativamente o tempo de mão de obra associado às verificações manuais de peso e posicionamento de composto, reduzindo também o risco de erro humano neste processo manual de mão de obra intensiva.
Ir para:|||
Vídeo Demonstrativo
Assista ao funcionamento em tempo real.
Descrição do Equipamento
Trazido até você pela Torus, nossa marca especialista em testes, o Medidor Automático de Peso e Posicionamento de Composto em Shells de Bebidas Z403 foi projetado para reduzir significativamente o tempo de mão de obra associado às verificações manuais de peso e posicionamento de composto, reduzindo também o risco de erro humano neste processo manual de mão de obra intensiva.
Automatizando o processo
Ao adotar uma estratégia semelhante ao processo manual existente, a Torus incorporou tecnologia de impressão de última geração para rotular cada shell com informações específicas relacionadas ao módulo, aplicador (liner), amostra, data e hora.
Peso do Composto

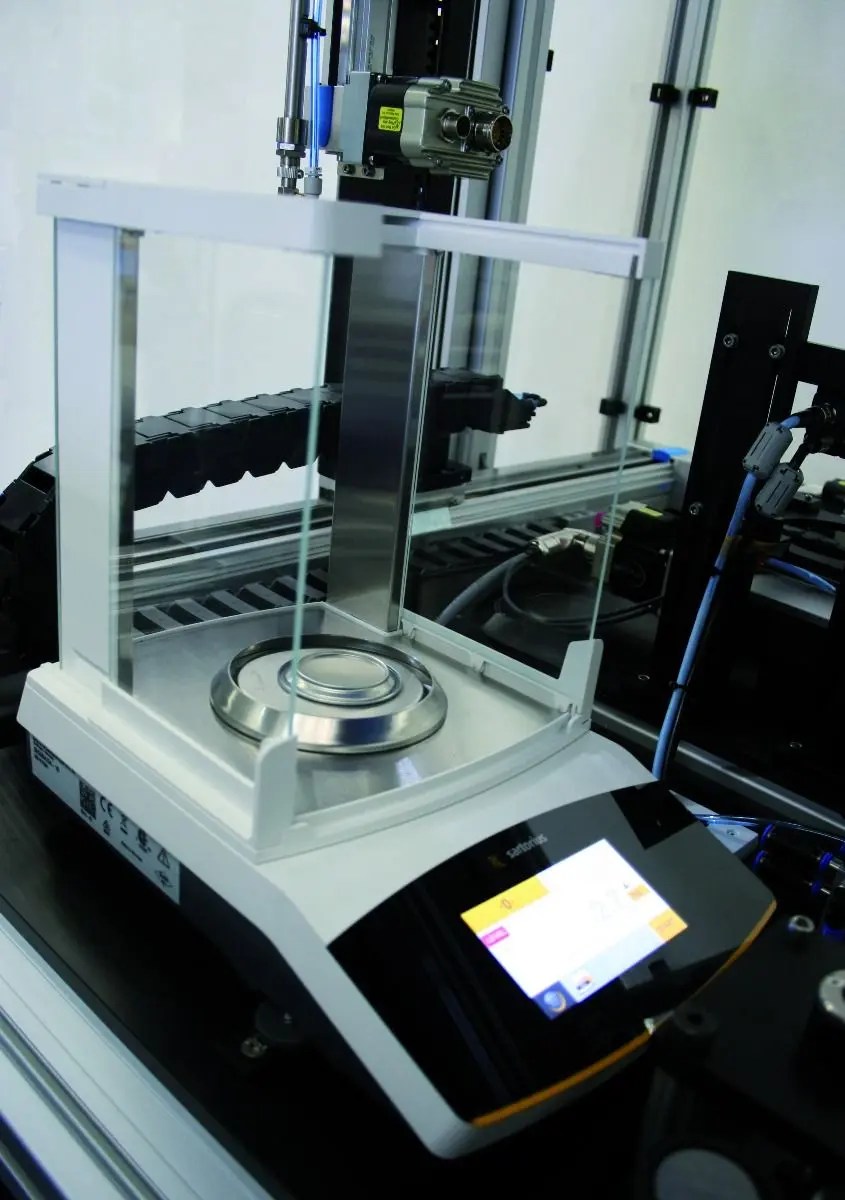

Após os shells passarem pelo processo de aplicação de vedante ("lining"), o operador curará as tampas da maneira usual e as retornará ao medidor. Cada shell será identificado automaticamente e pesado novamente. O recurso de verificação de código de barras garante que o risco de "mistura" ou erros de entrada manual de dados seja completamente removido do processo, e o peso do composto será calculado automaticamente e exibido para o operador para cada shell.
Posicionamento do Composto

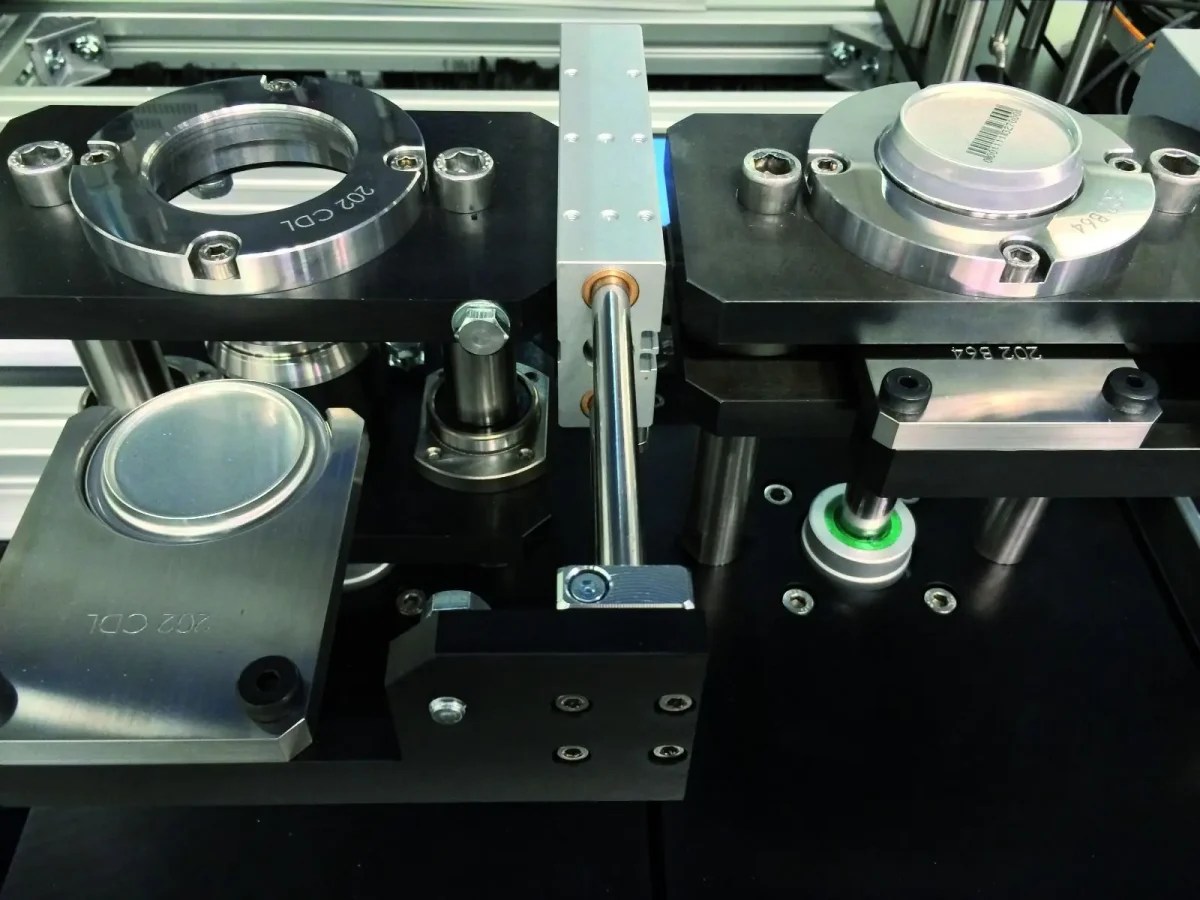

Após o peso do composto, o posicionamento do composto também pode ser verificado. Isso é feito por até 5 prensas opcionais de "desdobramento" (uncurling) dentro do medidor, para fábricas que produzem diferentes diâmetros e tipos de shells.

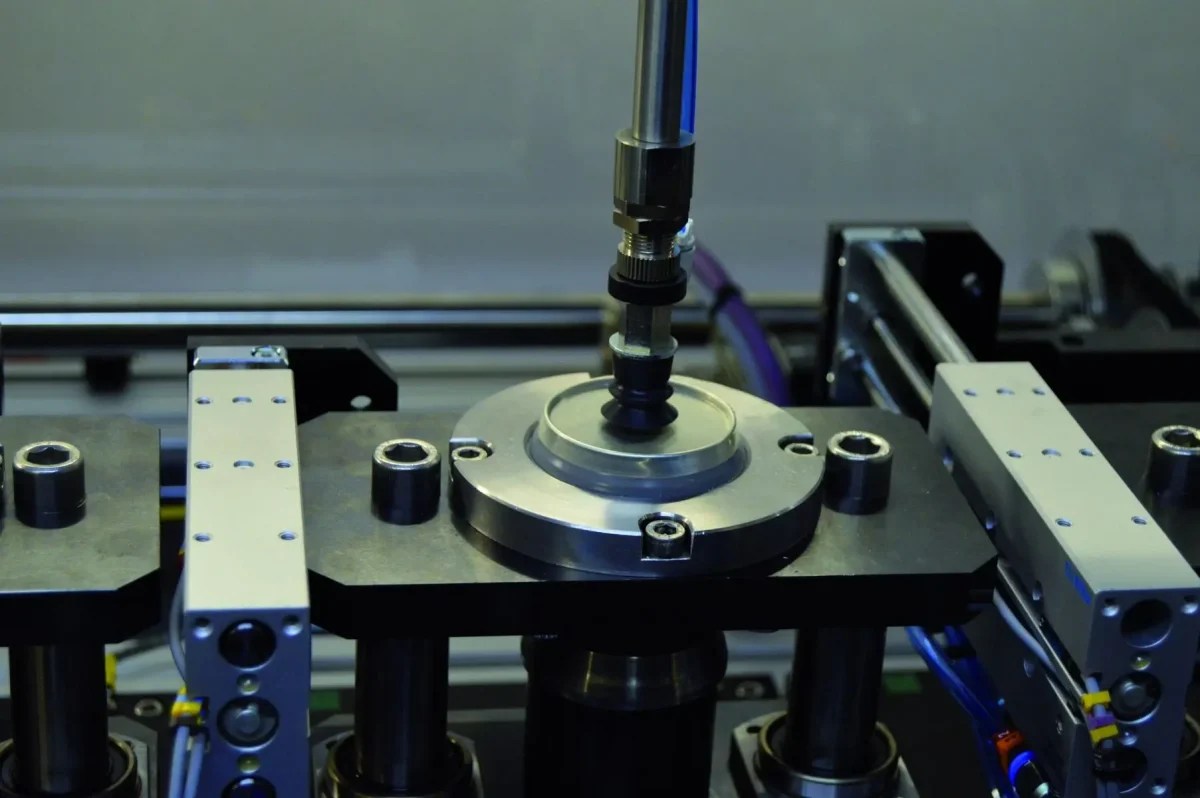

Desdobrando tampas
Uma vez "desdobrados", os shells são inspecionados por até 5 câmeras de alta resolução enquanto são rotacionados em 360 graus.

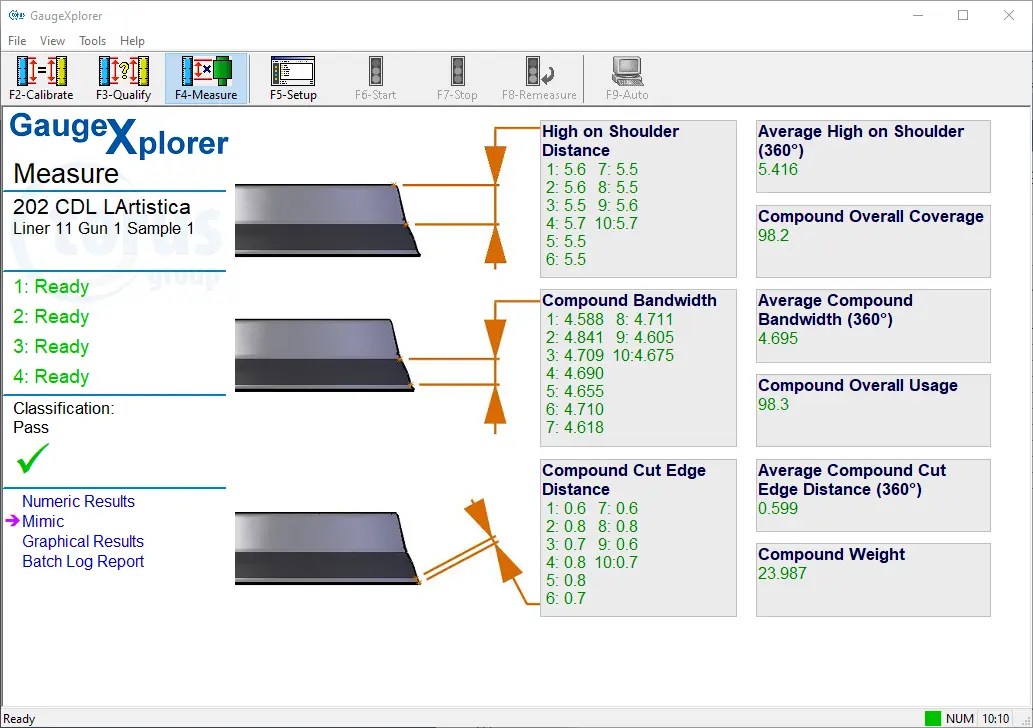

Informações detalhadas sobre a distância da borda de corte e HOS (high on shoulder - alto no ombro) são fornecidas em toda a circunferência completa do shell.
Recursos de Medição do Medidor de Peso e Posicionamento de Composto em Shells Z403
Peso do Composto | Precisão: +/- 0,4 mg | Repetibilidade: 1,0 mg
Peso Pré-aplicação | Subtraído do peso pós-aplicação para obter o peso do composto
Peso Pós-aplicação | O peso pré-aplicação é subtraído deste para obter o peso do composto
Distância Média da Borda de Corte (360º) | Precisão: +/- 0,05 mm | Repetibilidade: +- 0,1 mm
Altura Média no Ombro (HOS) (360º) | Precisão: +/- 0,05 mm | Repetibilidade: +- 0,1 mm
Largura de Banda Média do Composto (360º) | Precisão: +/- 0,05 mm | Repetibilidade: +/- 0,1 mm
Medidores de Shells e Tampas Torus
A comprovada tecnologia de medição por contato garante uma medição precisa, confiável e rastreável 24 horas por dia, 7 dias por semana.
Arquitetura Técnica
Especificações rigorosas para a Indústria 4.0
Vantagens Competitivas

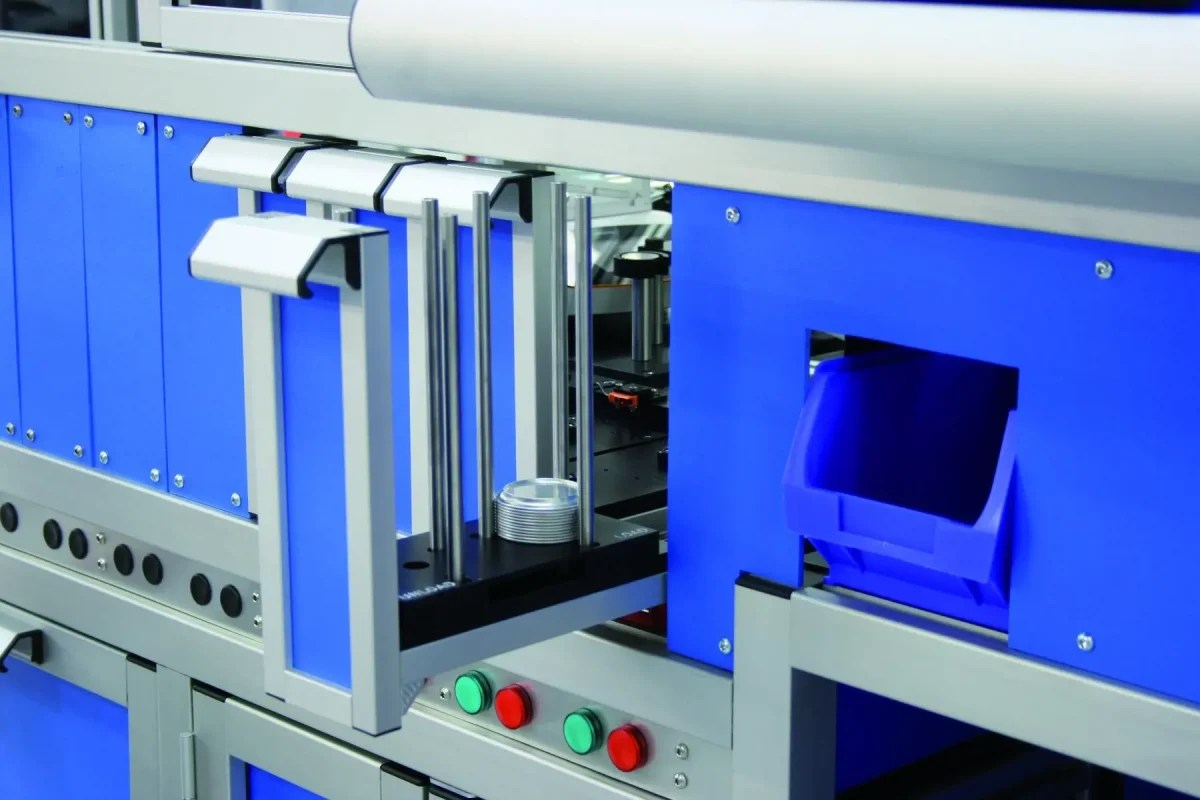

Opção de 1 a 5 estações para até 1 a 5 tamanhos/tipos ao mesmo tempo, sem necessidade de troca de peças
Reduz significativamente o tempo de mão de obra
Reduz o risco de erro humano
Peso e posicionamento do composto juntos em um único processo
Impressão e verificação de etiquetas de código de barras em shells de qualquer cor
Uma estação de detecção de "rebaixo" (dimple) está incluída para identificar a pistola do aplicador 1, proporcionando maior rastreabilidade detalhada para análise de dados de CEP (Controle Estatístico de Processo)
Métricas e Dimensões
MarcaTORUS
SKUTorus_Z403_A_BEVERAGE
AplicaçõesTeste de Bebidas, Inspeção de Latas
MateriaisAlumínio, Metal
Materiais do ShellAlumínio
Estágios do ComponenteShells
Faixa de Diâmetro do ShellFaixa típica Ø 200 – Ø 209
Eletricidade100-240 Volts / 50-60 Hz
Ar Comprimido5 bar / 73 PSI
Peso700 kg
Dimensões(L) 1728 mm x (A) 1814 mm x (P) 1686 mm
Ficha Técnica Oficial
Baixe a documentação técnica completa em PDF para análise de requisitos, integração e calibração do Medidor Automático de Peso e Posicionamento de Composto em Shells de Bebidas Z403.
