Calibrador Automático de Inspeção de Shell de Bebidas Z401
O Calibrador Automático de Inspeção de Shell de Bebidas Torus Z401 define o padrão para inspeção dimensional precisa e automatizada de shells de latas de bebidas e cervejas, garantindo precisão e repetibilidade em medições críticas.
Ir para:|||
Vídeo Demonstrativo
Assista ao funcionamento em tempo real.
Descrição do Equipamento
Inspeção de Shell de Bebidas Confiável e Precisa
Trazido até você pela Torus, nossa marca especialista em testes, o Calibrador Automático de Inspeção de Shell de Bebidas Z401 é um sistema totalmente automatizado projetado para realizar inspeções dimensionais de alta precisão em shells de latas de bebidas e cervejas.
O Z401 foi projetado para cobrir múltiplas capacidades de medição, incluindo profundidade do countersink, profundidade do painel, altura do curl, diâmetro do curl, espessura média do metal e muito mais.
Com capacidades de medição repetíveis e flexibilidade de design modular, ele garante resultados confiáveis para fabricantes de latas.
Precisão em Cada Medição

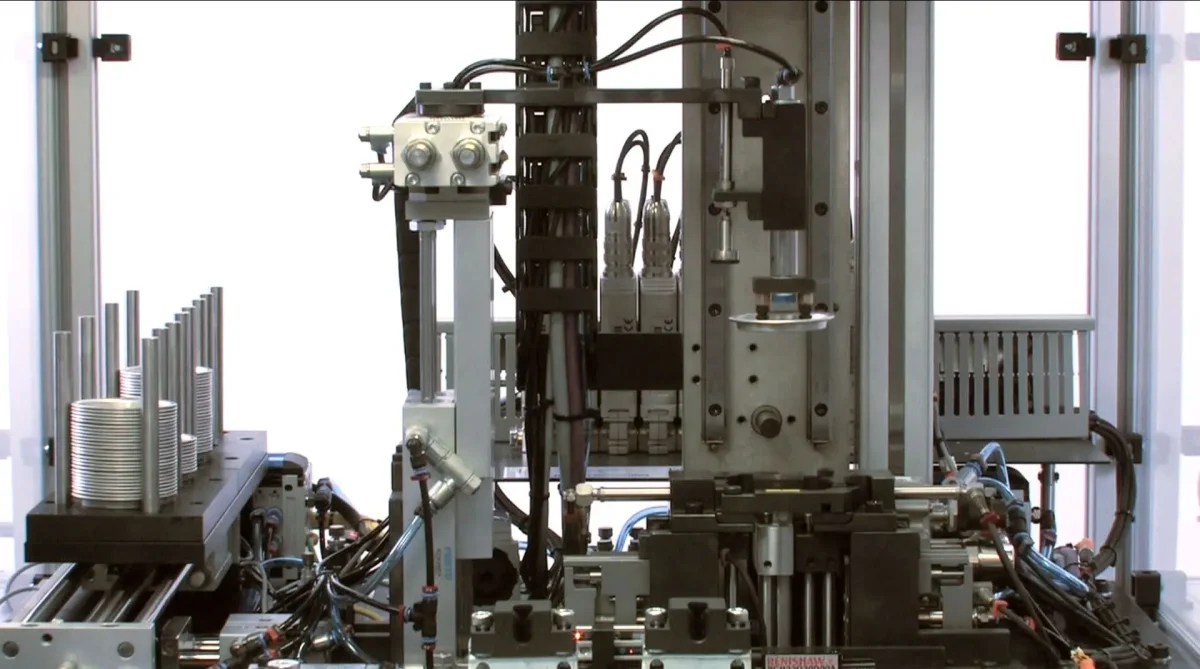

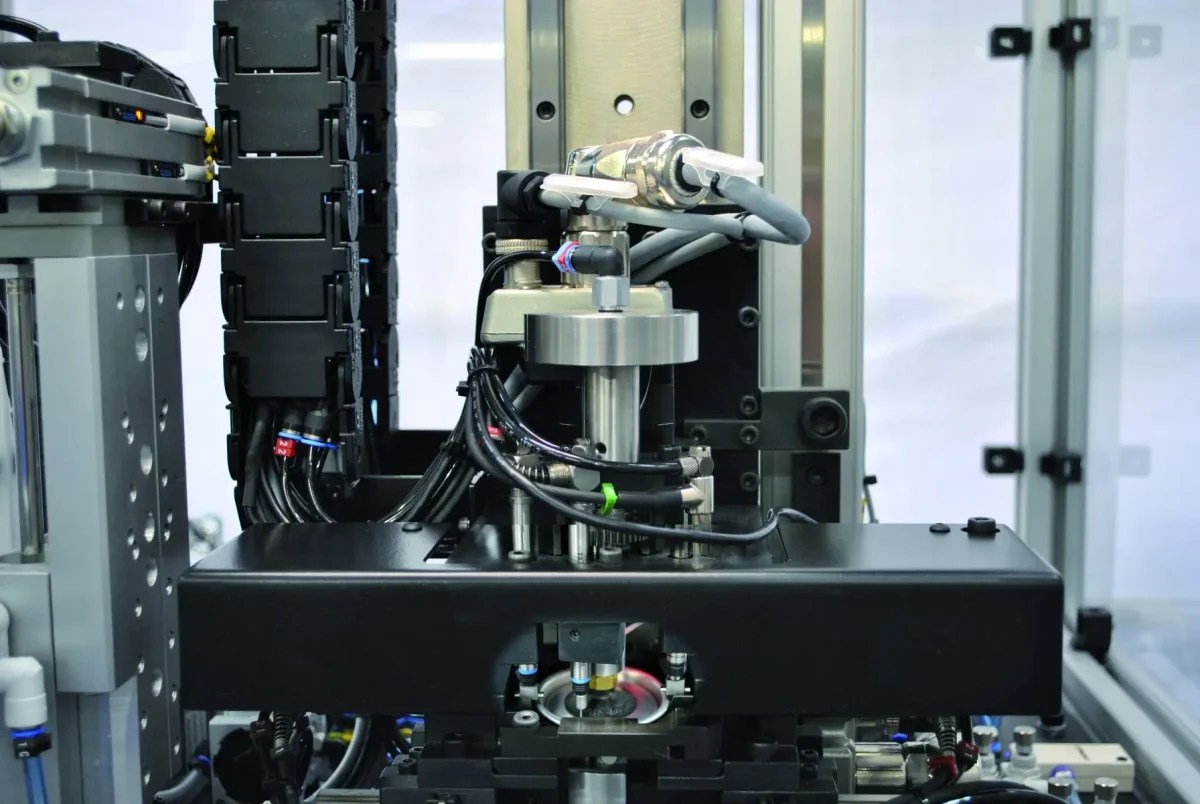

Cada shell é coletado automaticamente de uma pilha e posicionado no módulo de calibração usando um sistema pick-and-place integrado. O processo de medição é controlado através do software de Medição e Controle de Máquina TMS GaugeXplorer, garantindo uma operação contínua.

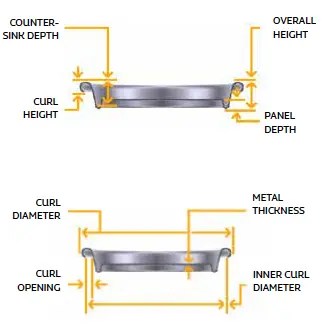

Recursos de Medição do Calibrador de Inspeção de Shell de Bebidas Z401
Profundidade da Unidade | Precisão: ± 0.005 mm
Profundidade do Countersink | Precisão: ± 0.005 mm
Profundidade do Painel | Precisão: ± 0.005 mm
Diâmetro do Curl | Precisão: ± 0.005 mm
Altura do Curl | Precisão: ± 0.005 mm
Abertura do Curl | Precisão: ± 0.025 mm (não suportado para shells do estilo CDL)
Diâmetro Interno do Curl | Precisão: ± 0.025 mm
Espessura Média do Metal | Precisão: ± 0.005 mm
Teste Modular e Flexível
O design modular do Z401 permite a personalização completa com base nos seus requisitos de teste. O sistema pode ser configurado para acomodar múltiplos tamanhos de shell e oferece a opção de Alinhamento Automático de Grão, proporcionando posicionamento preciso e rastreabilidade de medição.
Tecnologia Avançada de Inspeção de Tampas de Latas
Como parte do nosso portfólio abrangente de inspeção de latas, o Z401 aproveita tecnologias avançadas de óptica, software e medição a laser para eliminar a subjetividade do operador e garantir resultados confiáveis e repetíveis. O processo automatizado reduz o risco de variabilidade de medição, melhorando o controle de qualidade para os fabricantes.
Construa uma solução sob medida para atender às suas necessidades
Assim como nossos outros calibradores de medição, o Z401 oferece flexibilidade total através de seu design modular. Isso proporciona uma solução de qualidade total, reduzindo os custos de investimento em múltiplos ajustes de recursos críticos.
Arquitetura Técnica
Especificações rigorosas para a Indústria 4.0
Vantagens Competitivas
Dados de medição rápidos e precisos
Sem necessidade de troca de peças (change parts)
Capaz de medir shells pré-curl e acabados sem troca mecânica
Alinhamento Automático de Grão para posicionamento de medição de precisão
Sistema de manuseio tipo funil para carga e descarga eficientes
Seleção de recursos definida pelo operador em até 16 posições de medição

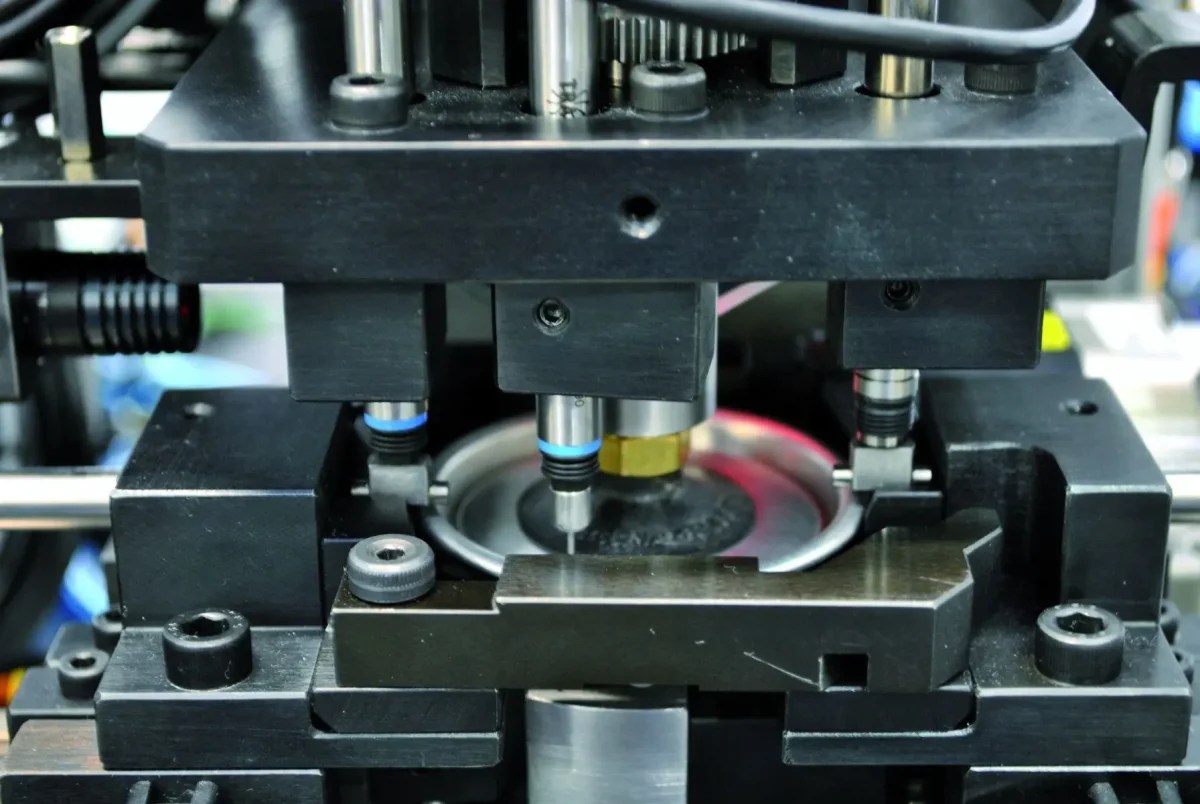

Desempenho confiável 24/7 com tecnologia de medição por contato
Elimina o erro do operador para uma melhor repetibilidade
Métricas e Dimensões
MarcaTORUS
SKUTorus_Z401
AplicaçõesTeste de Bebidas, Inspeção de Latas
MateriaisAlumínio, Folha de Flandres
Estágios do ShellPré-Curl, Formado, Acabado
Faixa de Diâmetro do Corpo do ShellFaixa típica Ⅰ 200 – Ⅰ 206, solicitação adicional sob consulta
Eletricidade100-240 Volts / 50-60 Hz
Ar Comprimido5 bar / 73 PSI
Peso430 kg
Dimensões(L) 1270 mm x (A) 1729 mm x (P) 1000 mm
Ficha Técnica Oficial
Baixe a documentação técnica completa em PDF para análise de requisitos, integração e calibração do Calibrador Automático de Inspeção de Shell de Bebidas Z401.
