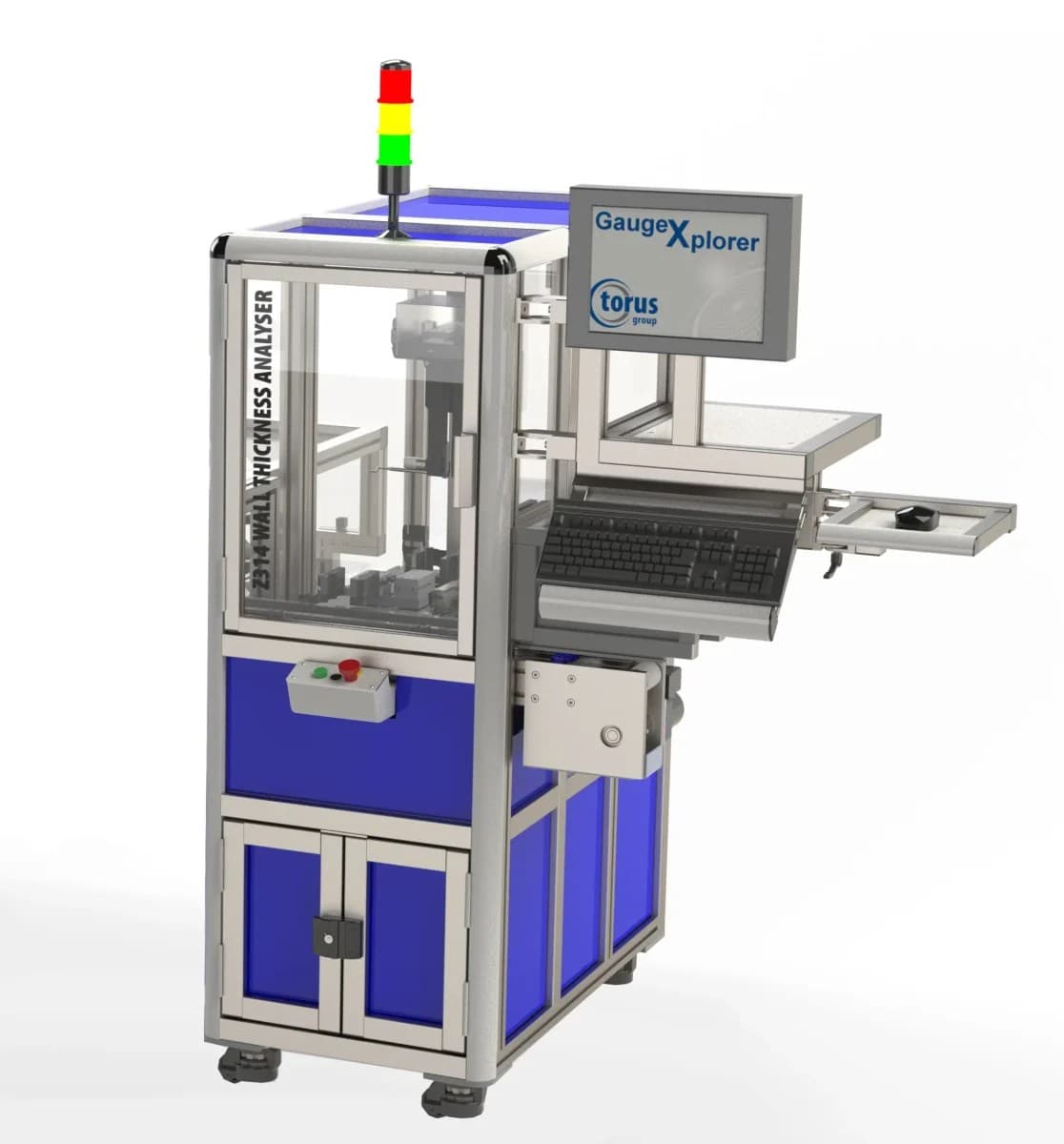

Analisador Semiautomático de Espessura de Parede Z314
O Analisador Semiautomático de Espessura de Parede Z314 define o padrão para inspeção dimensional, utilizando um transdutor de espessura de parede de ponto único baseado no padrão da indústria Torus Z301 Front End Gauge.
Ir para:|||
Vídeo Demonstrativo
Assista ao funcionamento em tempo real.
Descrição do Equipamento
Trazido a você pela Torus, nossa marca especializada em testes, o Analisador Semiautomático de Espessura de Parede Torus Z314 define o padrão para inspeção dimensional, utilizando um transdutor de espessura de parede de ponto único baseado no padrão da indústria Torus Z301 Front End Gauge.

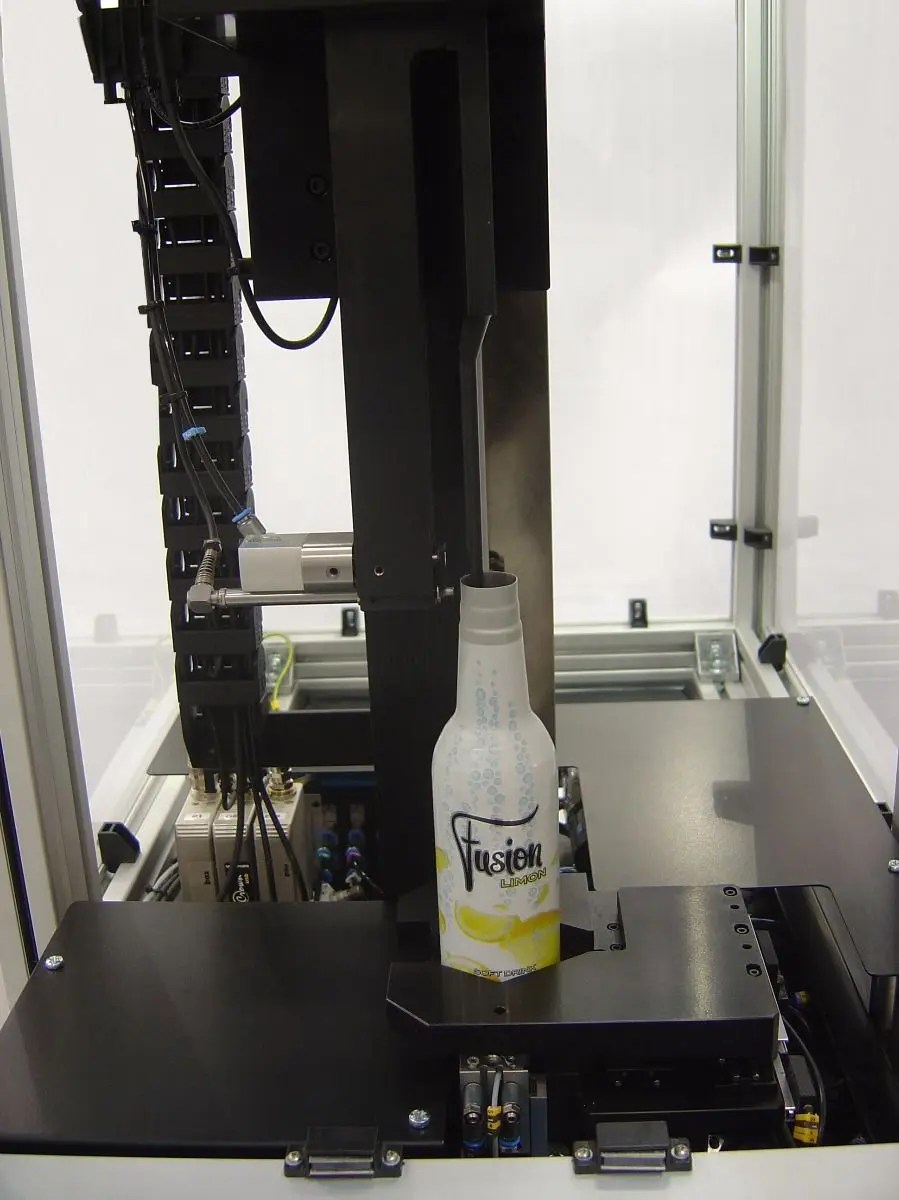

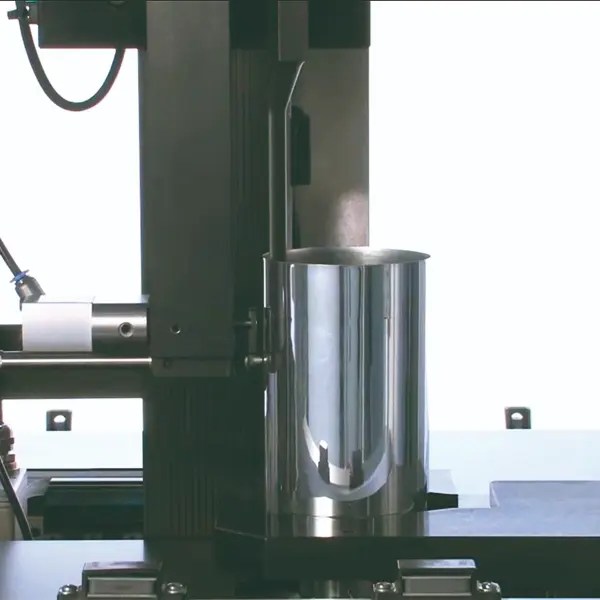

O Analisador de Espessura de Parede Z314 garante uma inspeção precisa da espessura da parede de copos, latas de paredes retas ou garrafas de duas peças sem a necessidade de troca de ferramentas.
Recursos de medição do Analisador Semiautomático de Espessura de Parede Z314
Espessura da Parede | Precisão da lata: +/- 0.001 mm | Precisão do copo: +- 0.002 mm
Espessura da Parede Média | Precisão da lata: +/- 0.001 mm | Precisão do copo: +- 0.002 mm
Média/Faixa/Máx/Mín | Precisão da lata: +/- 0.001 mm | Precisão do copo: +- 0.002 mm
Arquitetura Técnica
Especificações rigorosas para a Indústria 4.0
Vantagens Competitivas
Correlação direta com o padrão da indústria Torus Z301 Front End Gauge
Nosso software GaugeXplorer usa controle de movimento sofisticado, o que permite que o ferramental seja ajustado rapidamente, eliminando a necessidade de ferramentas de troca extensivas
Um único transdutor de medição de alta precisão com resolução sub-mícron é usado para coletar os dados de medição processados pelo software GaugeXplorer na posição apropriada

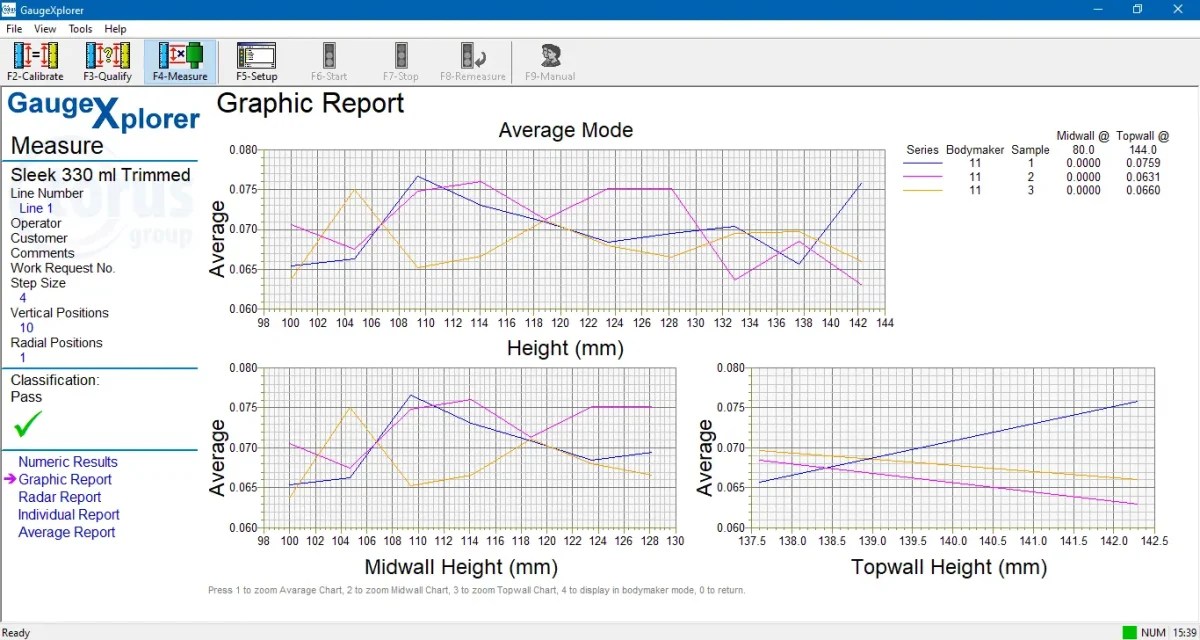

Exibições gráficas na tela do perfil da parede mostram claramente áreas de parede grossa e fina e etapas de transição produzidas pelo Punch Tool e Ironing Ring
Métricas e Dimensões
MarcaTORUS
SKUTorus_Z314
AplicaçõesTeste de Bebidas, Inspeção de Latas, Teste de Espessura
MateriaisAlumínio, Metal, Aço
Faixa de Diâmetro do Corpo da LataFaixa típica 45 mm – 100 mm Ø
Faixa de CoposFaixa típica até 115 mm Ø
Diâmetro do Envelope de MediçãoFaixa típica 12 mm – 100 mm Ø
Capacidade de Altura Vertical (Automática)Faixa típica 16 mm – 220 mm
Espessura da Parede0 mm – 0.5 mm
Eletricidade100-240 Volts / 50-60 Hz
Ar Comprimido5 bar / 73 PSI
PesoAprox. 360 kg
Dimensões(L) 1102 mm x (A) 1679 mm x (P) 1100 mm
Ficha Técnica Oficial
Baixe a documentação técnica completa em PDF para análise de requisitos, integração e calibração do Analisador Semiautomático de Espessura de Parede Z314.
