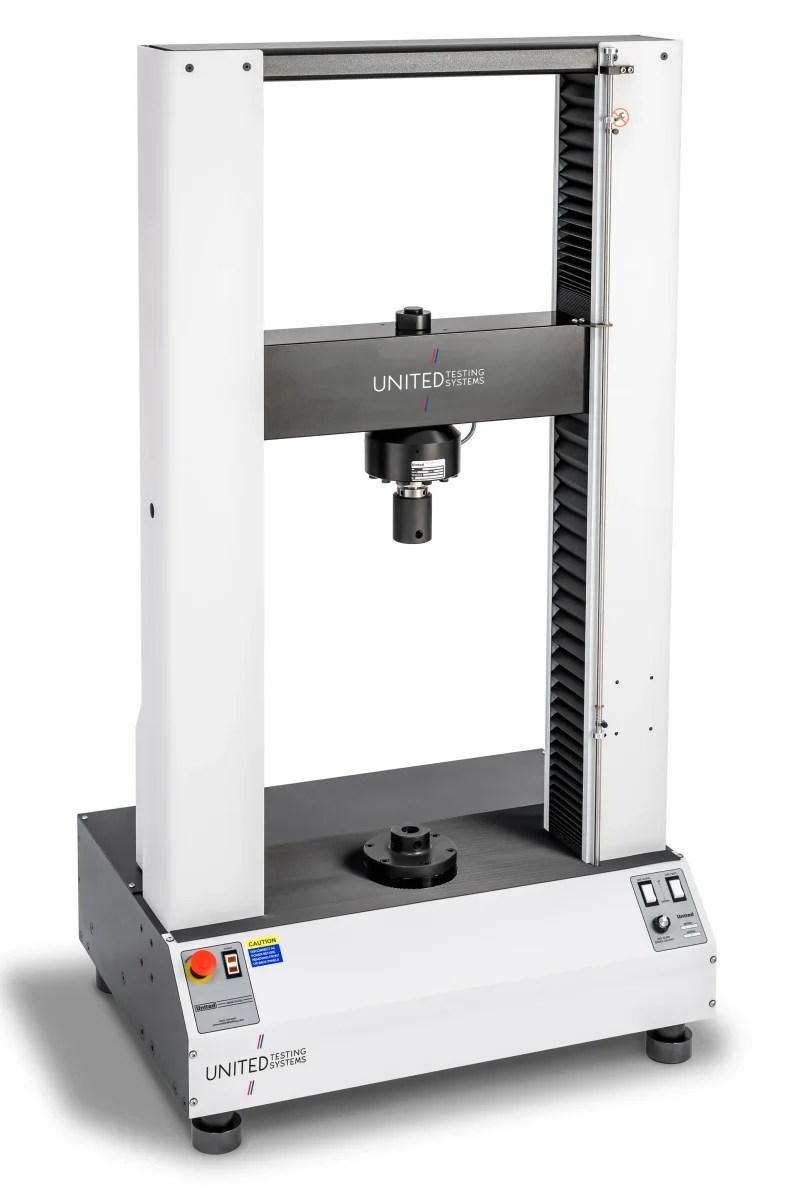

UTM (Máquina Universal de Testes) DTM 50-100 kN De Bancada
Teste de AdesãoTeste de Compressão e EsmagamentoTeste de Fluência até a FalhaTeste de FlexibilidadeTeste de MateriaisTeste de ResistênciaTeste de Tração
A estrutura de teste de Máquina Universal de Testes (UTM) DSTM-50 e 100KN da United é ideal para testar amostras de até 100kN (22.200 lbf.). Desde testes básicos de tração e compressão até testes avançados de materiais, as DSTM 50 e 100kN são sistemas de teste versáteis utilizados em praticamente todas as indústrias.
Ir para:|||
Vídeo Demonstrativo
Assista ao funcionamento em tempo real.
Descrição do Equipamento
Os Sistemas de Bancada (UTM) da United são projetados para testes de materiais confiáveis e de alto desempenho em uma variedade de indústrias. Disponíveis em capacidades de força de 50 kN e 100 kN, esses sistemas são construídos para atender às suas necessidades específicas de teste — seja você trabalhando em controle de qualidade, desenvolvimento de produtos ou P&D avançado.
Procurando por nossos outros modelos?
DSTM (Modelos Eletromecânicos de Bancada de Baixa Capacidade) – 5kN, 10kN, 20kN
Explore nossos DFM (Modelos Eletromecânicos de Chão de Alta Capacidade) – 100kN, 150kN, 300kN, 600kN
Explore nossos DHFM (Modelos Hidráulicos de Alta Capacidade) – 600kn, 1000kN, 2000kN
As estruturas de Bancada da United são ideais para realizar testes de tração, compressão, flexão e testes avançados de materiais em uma ampla gama de materiais, incluindo plástico, borracha, têxteis, metais, compósitos, adesivos, parafusos, fixadores, produtos de madeira e materiais relacionados.
Projetados para versatilidade, esses sistemas são comumente usados para avaliação de propriedades mecânicas em laboratórios, universidades e ambientes industriais.
Design Flexível – Construído em Torno das Suas Necessidades
Tamanhos de estrutura padrão estão disponíveis, mas modelos mais altos ou mais largos podem ser construídos sob medida para atender a requisitos de teste específicos. Se você não tiver uma mesa ou bancada disponível, a United oferece um Suporte de Chão dedicado projetado para:
Suportar o peso da estrutura de teste
Manter a altura ideal do operador para ergonomia e usabilidade
Garantir o alinhamento adequado de garras, acessórios e componentes de teste
Software e Hardware DragonFly UTS – Projetados para Desempenho
Todas as novas UTMs da United são operadas usando nosso novo e proprietário pacote de software e eletrônicos de controle DragonFly UTS. DragonFly UTS é nossa plataforma de próxima geração projetada para fornecer aos clientes todos os recursos mais recentes que uma UTM moderna exige em um pacote poderoso, mas fácil de usar. Usando uma interface de usuário intuitiva baseada em fluxo de trabalho, o DragonFly UTS é projetado para suportar todos os tipos de usuários de UTM, desde laboratórios de P&D até pessoal de Controle de Qualidade em ambientes de produção.

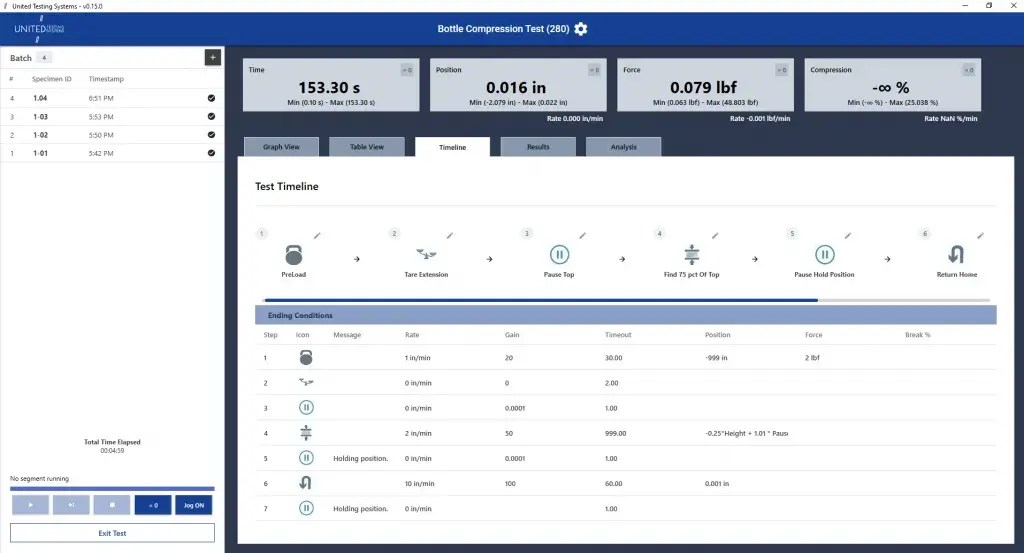

Experiência do Usuário DragonFly UTS

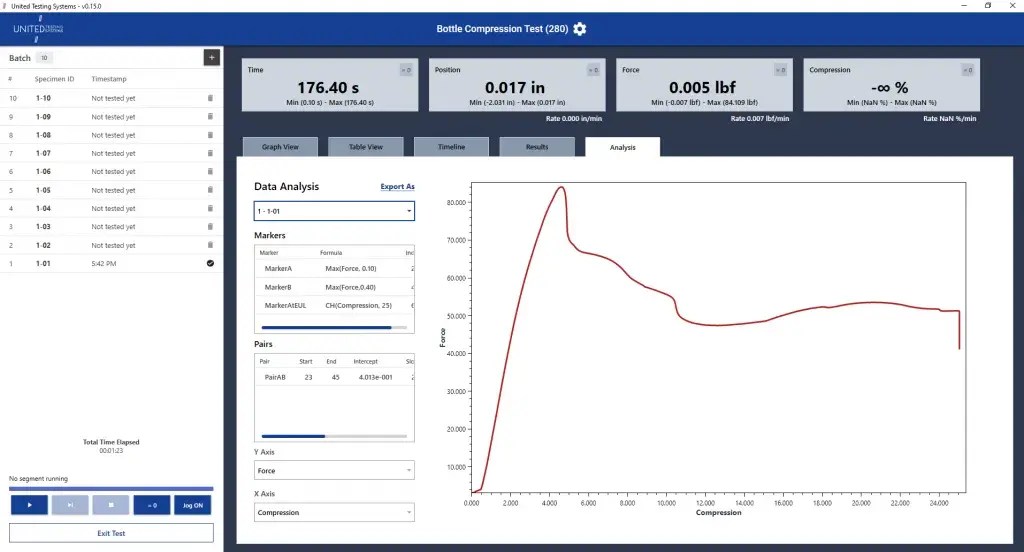

Configurar e executar um teste, salvar dados de teste e produzir relatórios é melhor realizado por meio de um fluxo de trabalho que se alinha com a progressão natural que um operador entende, que é precisamente o que o DragonFly UTS oferece. Desde a primeira tela que o operador vê até a tela final de análise de dados e relatórios, o DragonFly UTS é projetado para fornecer um ambiente baseado em fluxo de trabalho suave, intuitivo e facilmente repetível, exclusivo para usuários e aplicações de UTM.
Controlador de Hardware e Aquisição de Dados DragonFly UTS
DragonFly UTS é mais do que apenas um novo software. Juntamente com nosso software inovador e interface de usuário, a United também desenvolveu nosso Controlador de Hardware DragonFly UTS (Controlador DHC) de próxima geração para fornecer os dados mais confiáveis e de maior qualidade possíveis de nossas UTMs. O controlador DHC padrão incorpora alguns dos componentes de hardware embarcados mais avançados disponíveis no mercado. Com taxas de aquisição de dados padrão de 1.000 Hz, o desempenho do DragonFly UTS está entre os melhores da indústria e é mais do que adequado para atender até mesmo às demandas de teste mais avançadas. Além disso, o DragonFly UTS é projetado para proteger o valor do seu investimento. O design de controlador com visão de futuro torna o DHC praticamente à prova de obsolescência contra problemas de obsolescência de eletrônicos que afligem tantos sistemas UTM com tecnologias de controlador embarcado mais antigas. Expandir as capacidades do seu sistema UTM é fácil, pois o DHC pode ser configurado para acomodar até 12 canais externos adicionais via módulos de expansão plug-and-play, que podem ser adicionados conforme necessário para suportar suas futuras necessidades de teste. Então, invista no que você precisa para seu laboratório agora e fique tranquilo em relação ao seu investimento – o DragonFly UTS garantirá que sua UTM seja capaz de atender às suas necessidades de teste por muitos e muitos anos.
Projetado para Conformidade com os Principais Padrões da Indústria, o sistema UTM de Bancada é ideal para testes de acordo com padrões globais, incluindo:
ASTM D1708-13 – Propriedades de Tração de Plásticos Usando Espécimes Microtensile
ASTM D1876-08 – Teste de Adesão em T para Adesivos
ASTM D412-2015 – Teste de Tração para Borracha e Elastômeros
ASTM D429 Rubber – Propriedade – Adesão a Substratos Rígidos
ASTM D695-15 – Propriedades de Compressão de Plásticos Rígidos
ASTM D882-12 – Teste de Resistência de Chapas Plásticas Finas
ASTM D885 – Teste de Tração de Cordão de Pneu
ASTM F2516-14 – Tubos de Aço Inoxidável
ASTM F2516-14 – Teste de Resistência de Fio de Nitinol
ISO 178 – Teste de Flexão de Plásticos
ISO 4587 – Adesivos Resistência ao Cisalhamento por Sobreposição de Tração Rígido a Rígido
ISO 527-2:2012 – Propriedades de Tração de Plásticos
ISO 527-3 – Propriedades de Tração de Filmes e Folhas
ISO 527-4 – Propriedades de Tração de Compósitos Plásticos Reforçados com Fibra Isotrópicos e Ortotrópicos
Arquitetura Técnica
Especificações rigorosas para a Indústria 4.0
Vantagens Competitivas
Estrutura de carga de coluna dupla
Célula de carga incluída no preço do sistema
Acionamento por fuso de esferas duplo com servo e controles de motor em malha fechada
Sistema de Guia da Travessa: Utiliza colunas de aço de canal pesado
Movimento lateral máximo de ±0.25mm em todo o curso da travessa
Sistema anti-folga é padrão em modelos de chão, opcional em modelos de bancada
O Controle de Parada de Emergência é feito via interruptores basculantes e de limite mecânicos
Célula de carga intercambiável é padrão
Proteção automática contra sobrecarga padrão
Sistema de célula de carga e fixação de desconexão rápida
Liberação controlada da carga em caso de falha de energia
Garras e acessórios vendidos separadamente
O DragonFly UTS funciona em todos os softwares Windows atualmente suportados e usa uma Interface Gráfica de Usuário (GUI) intuitiva que oferece um ambiente de teste baseado em fluxo de trabalho, fácil de entender e exclusivo para usuários e aplicações de UTM.
O software DragonFly UTS apresenta um construtor de métodos de teste visual, baseado em ícones, juntamente com ferramentas lógicas de gerenciamento de fluxo de trabalho.
Crie e gerencie facilmente modelos de teste e bibliotecas de teste
Funcionalidade intuitiva de importação/exportação para métodos de teste, dados brutos e relatórios de teste finalizados
Infraestrutura robusta de banco de dados SQL para armazenamento seguro de dados, exportação de dados e análise de dados, incluindo suporte para conexões de dados baseadas em servidor e nuvem e backup
Os sistemas incluem um novo controlador de hardware DragonFly UTS DAQC4 com design e componentes eletrônicos de última geração
Taxa de aquisição de dados padrão de 1.000 Hz
Alterações de hardware em tempo real com reconhecimento e configuração automáticos
Módulos de expansão plug-and-play para o controlador de hardware DAQC4 permitem que até 14 canais adicionais sejam adicionados para sensores e acessórios avançados, incluindo sistemas de extensômetro e medidor de tensão multiponto/multieixo, sistemas de laser, ópticos e de captura de vídeo e muito mais.
O DAQC4 é um controlador à prova de futuro projetado para uso a longo prazo, expansão e suporte sem preocupações com obsolescência para ajudar os clientes a maximizar seu investimento por muitos anos
Métricas e Dimensões
MarcaUNITED TESTING SYSTEMS
AplicaçõesTeste de Adesão, Teste de Compressão e Esmagamento, Teste de Fluência até a Falha, Teste de Flexibilidade, Teste de Materiais, Teste de Resistência, Teste de Tração
MateriaisAdesivo, Compósitos, Elastômeros, Filme, Espuma, Vidro, Metal, Plásticos e Polímeros, Borracha, Aço, Têxtil, Madeira
Dimensões Externas da EstruturaVeja abaixo
Altura64 in (1625 mm)
Largura35 in (889 mm)
Profundidade26 in (660 mm)
Peso800 Lbf (364 Kg)
Alimentação Elétrica Disponível110v ou 220v, conforme especificado pelo cliente no momento do pedido
Ficha Técnica Oficial
Baixe a documentação técnica completa em PDF para análise de requisitos, integração e calibração do UTM (Máquina Universal de Testes) DTM 50-100 kN De Bancada.
