TQC SHEEN

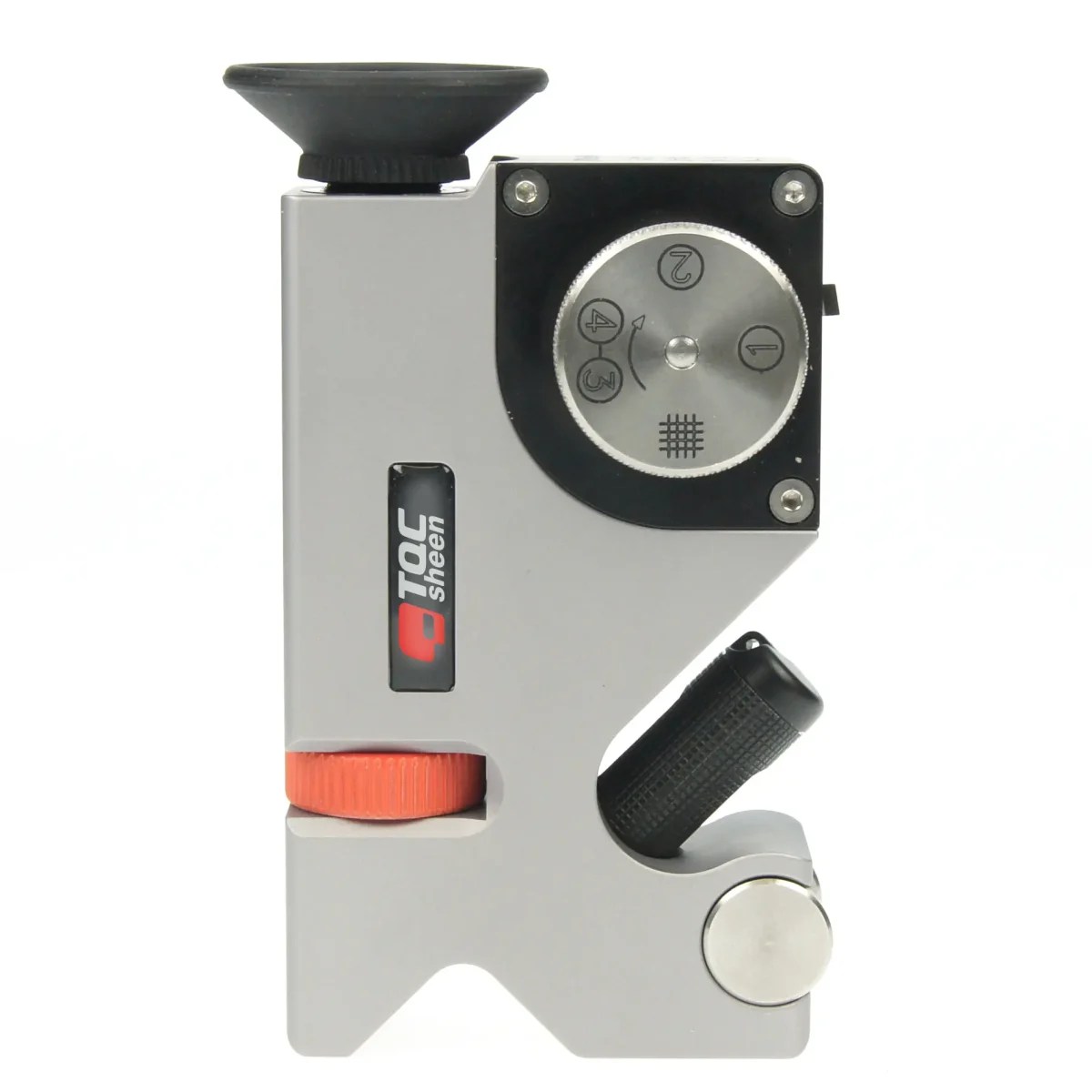

SuperPIG Paint Inspection Gauge III
O SuperPIG Paint Inspection Gauge III é uma ferramenta de precisão para inspeção destrutiva e medição de espessura de camadas simples ou múltiplas em praticamente todos os substratos, incluindo madeira, plásticos e metais.
Ir para:|||
Vídeo Demonstrativo
Assista ao funcionamento em tempo real.
Descrição do Equipamento
Desenvolvido pela TQC Sheen, nossa marca especialista em testes de tinta, o SuperPIG Paint Inspection Gauge III é um medidor de espessura de revestimento de alta precisão que também observa e mede defeitos no substrato e na película.
A espessura da tinta tem um enorme impacto no desempenho, na aparência e na aplicação. Também pode ser uma parte fundamental para garantir que um revestimento atenda aos padrões da indústria, por isso é essencial testar, inspecionar e saber exatamente com o que você está lidando.
Um medidor de espessura de revestimento de tinta robusto e confiável
O SuperPIG III é construído em alumínio anodizado de titânio. Ele oferece três tamanhos de cortadores e uma faca de corte transversal em um único suporte. Nosso medidor de espessura de tinta vem com uma escala dupla que permite observar e calcular tanto em micrômetros quanto em mils.
Facilidade de uso do medidor de espessura de revestimento

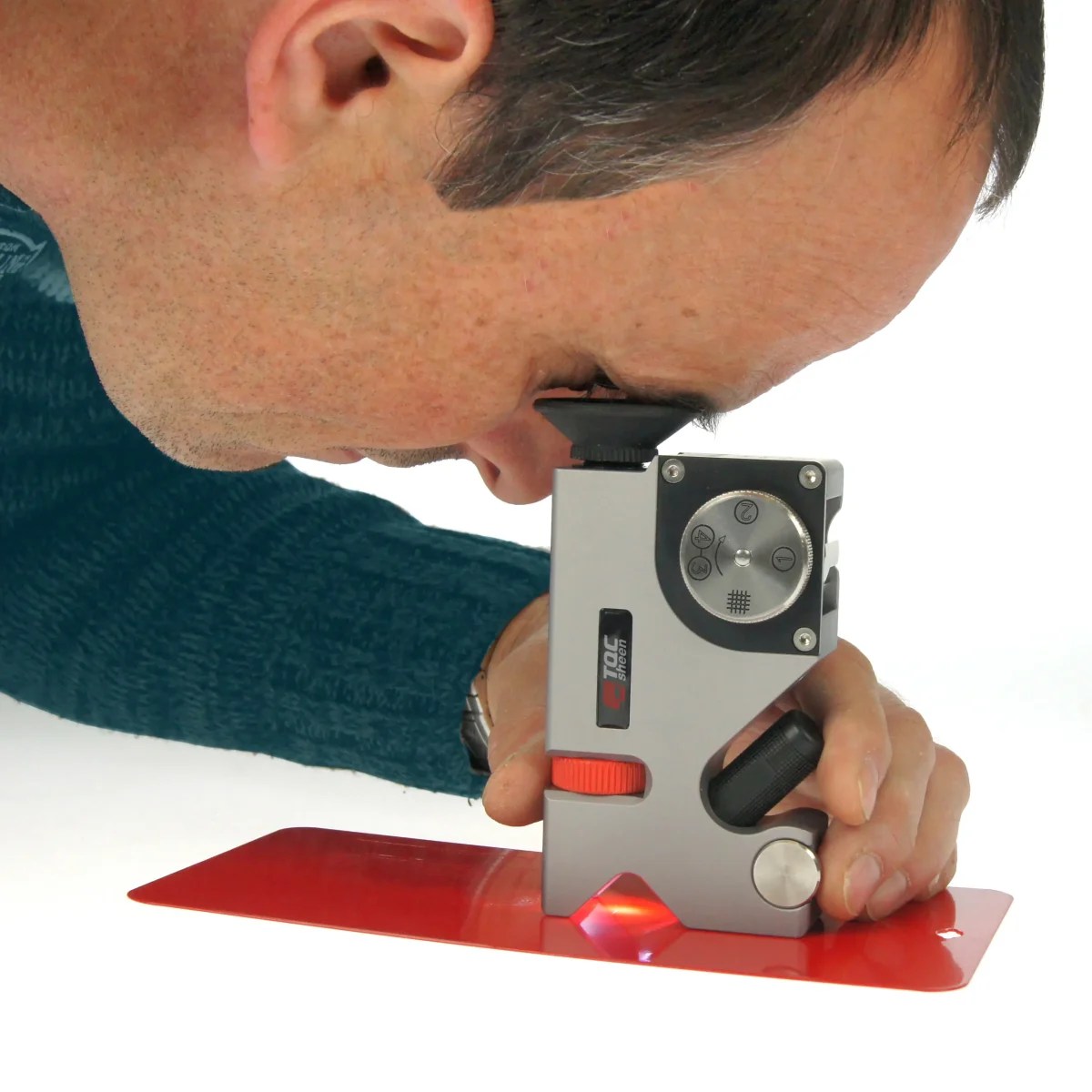

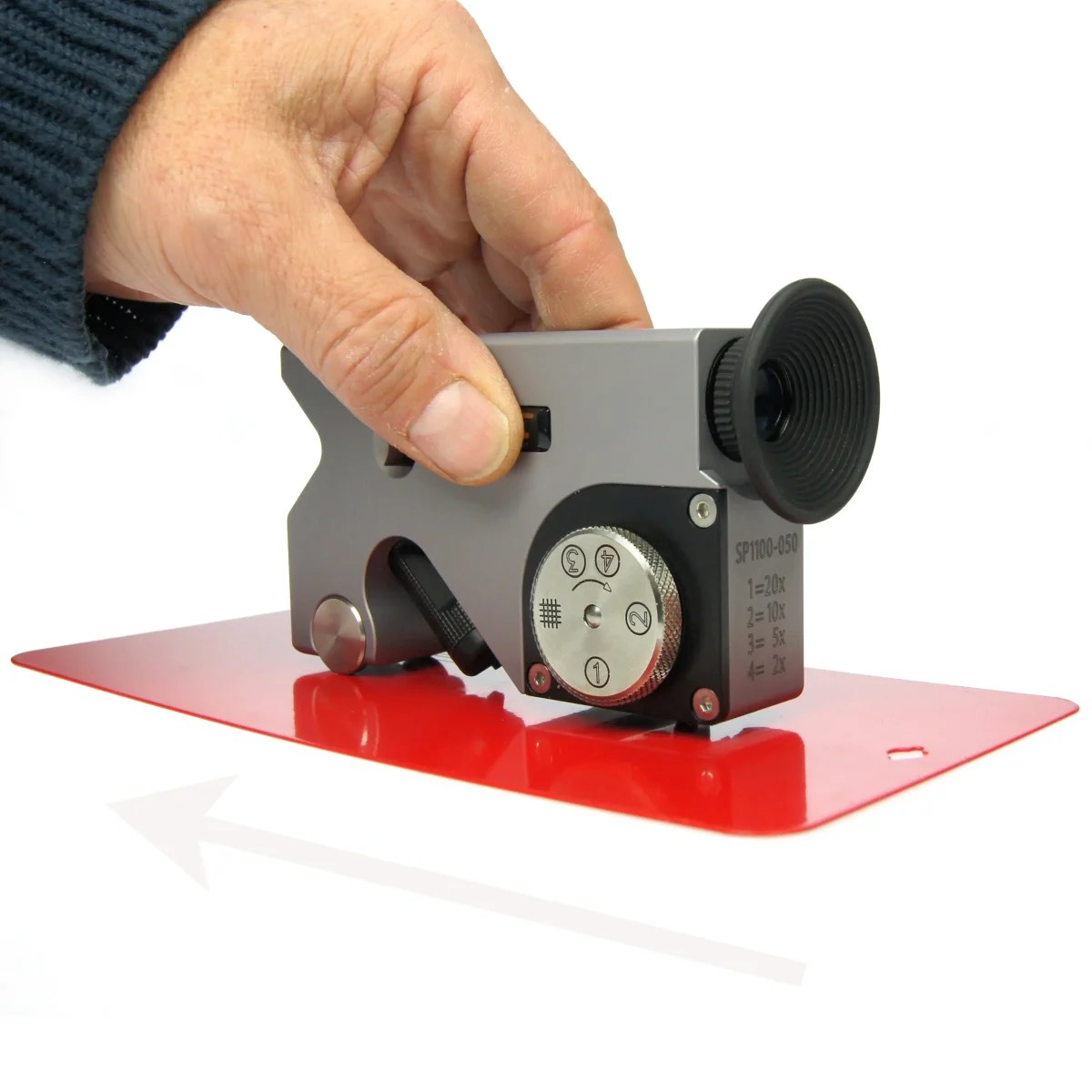

Após criar uma pequena incisão na camada de tinta com o cortador do SuperPIG, utiliza-se o microscópio de ampliação de 50x integrado e o retículo embutido para avaliá-la.

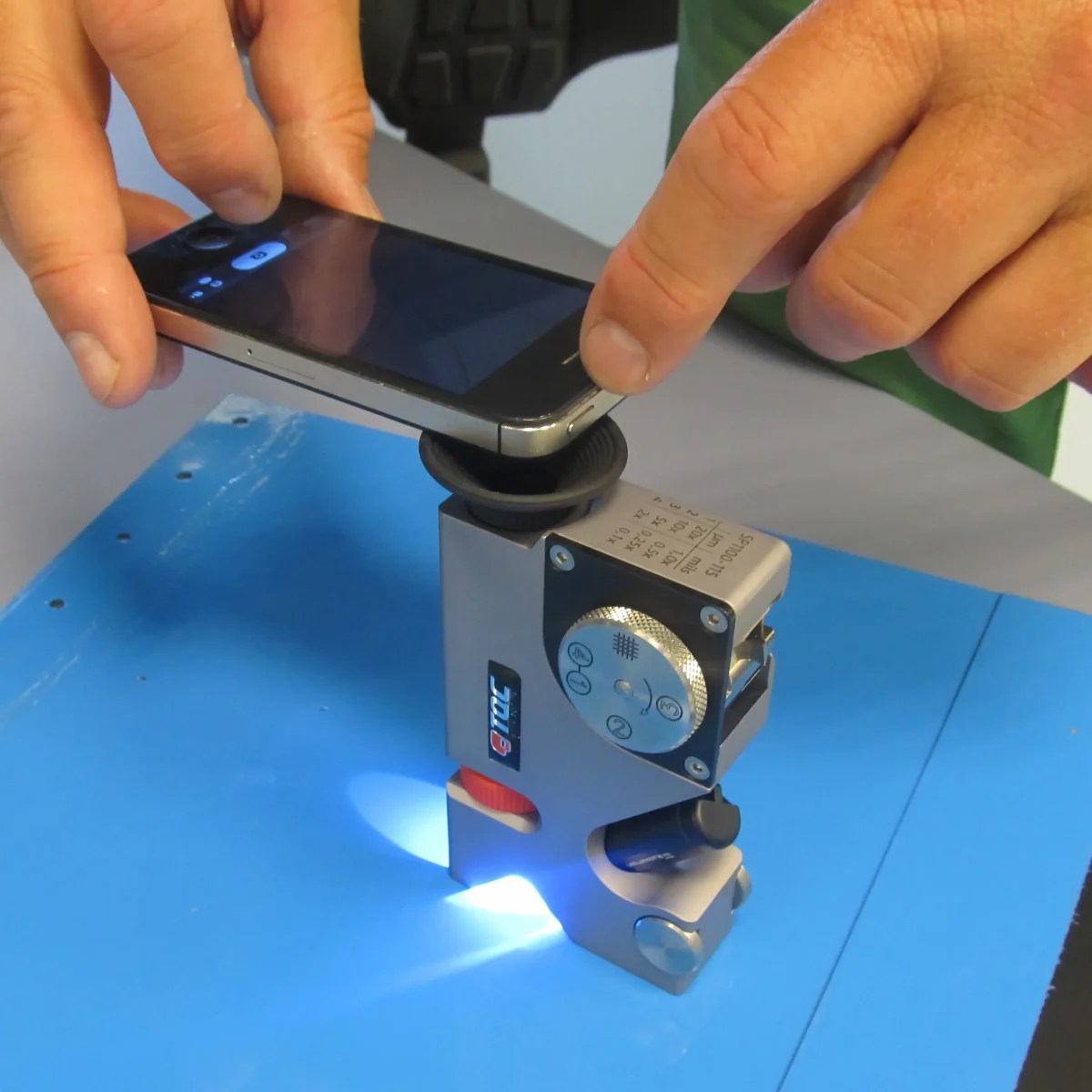

O microscópio de alta qualidade e a iluminação LED usados no SuperPIG III garantem observações claras e bem iluminadas para a melhor avaliação da espessura do revestimento.
Inspeção de tinta que economiza espaço
O SuperPIG III possui um design compacto, ergonômico e que economiza espaço. Ele apresenta um sistema giratório inteligente que permite uma troca simples e rápida de cortadores para testes mais ágeis.
Escopo de fornecimento:
Facas 1, 2 e 4

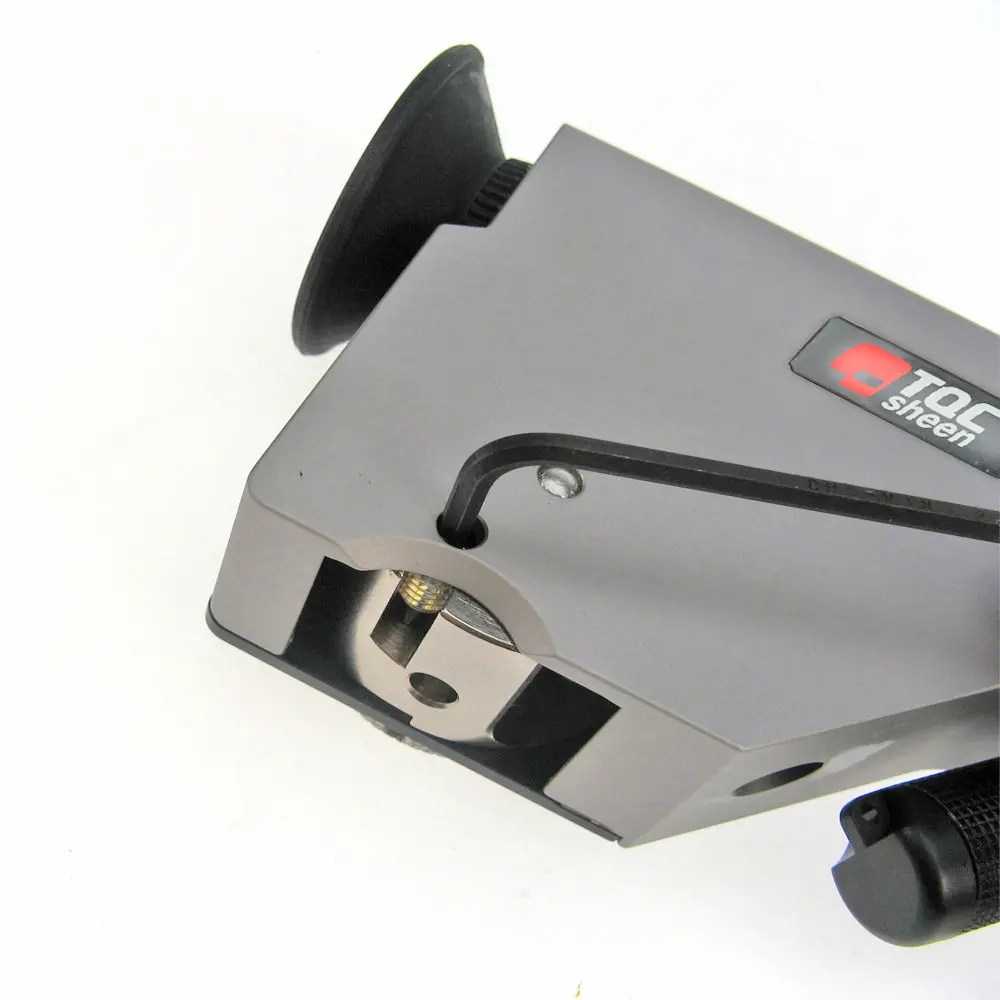

Chave Allen para substituição do cortador
Um estojo de couro preto com clipe para cinto
Um marcador preto
Medidor de espessura de revestimento de tinta valorizado
Nosso medidor de espessura de revestimento é utilizado por empresas e organizações em muitos setores, desde automotivo, construção e engenharia civil, tintas e revestimentos, até industrial e agrícola.
Inspeção de tinta de qualidade – como padrão
O testador de espessura de revestimento SuperPIG III foi projetado para suportar testes que atendem a vários padrões internacionais, incluindo:
DIN 50986
ISO 2808
ASTM D4138-07a
Arquitetura Técnica
Especificações rigorosas para a Indústria 4.0
Vantagens Competitivas
Feito de alumínio anodizado de titânio
Três tamanhos de cortadores e uma faca de corte transversal (opcional) em um único suporte
Design ergonômico para inspeção de tinta: sistema giratório inteligente para trocar cortadores facilmente
Luzes LED brancas brilhantes garantem uma visão clara através do microscópio
Tamanho pequeno que facilita o uso em cantos

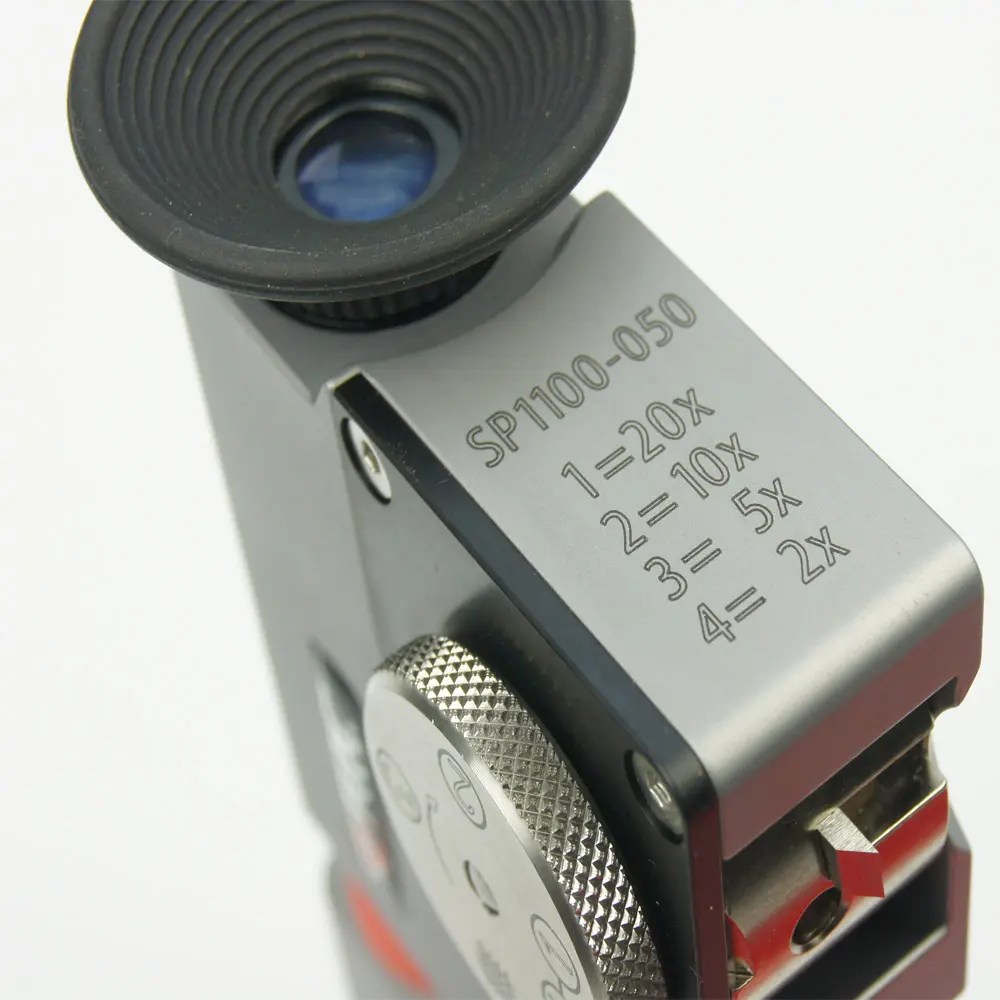

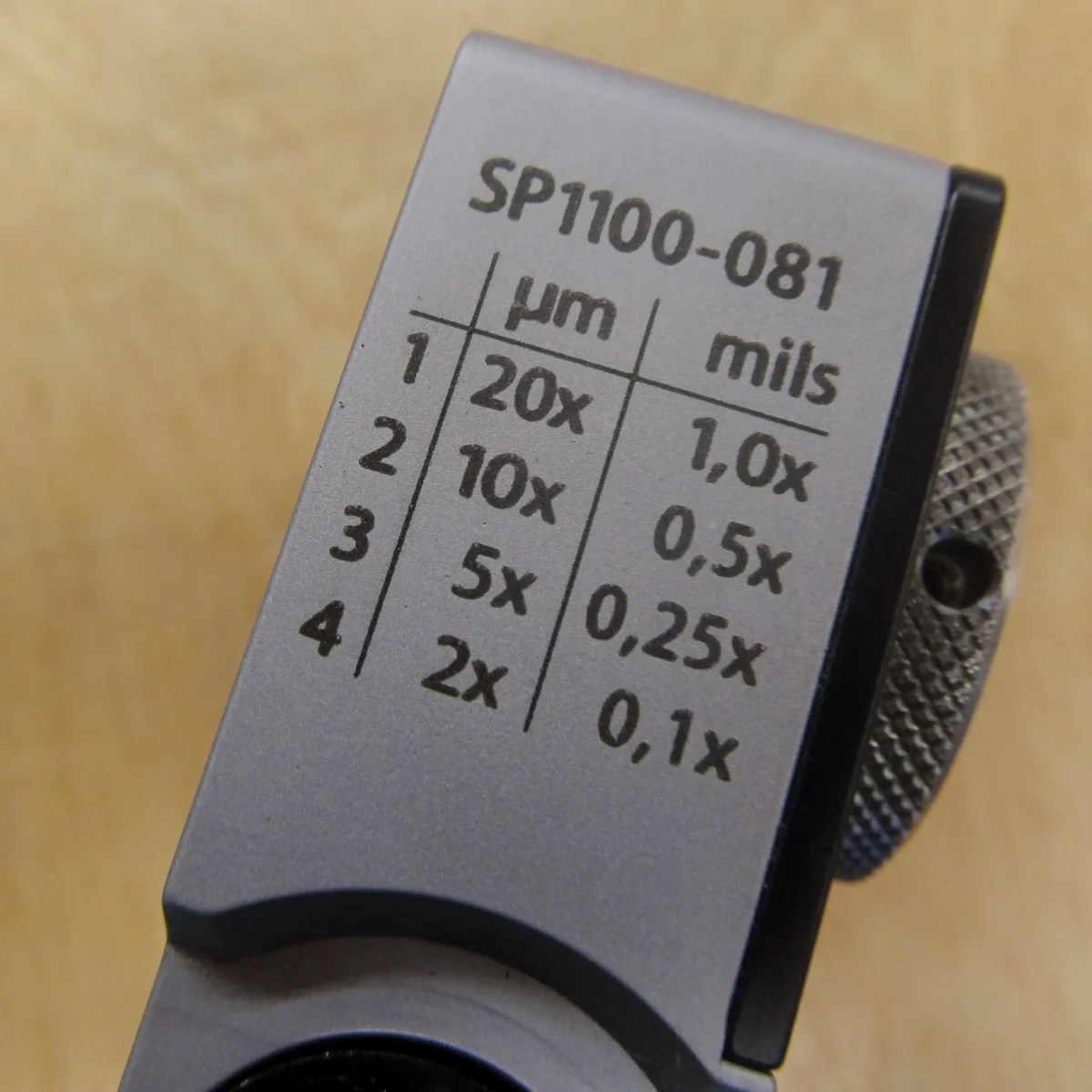

Escala de fator D gravada para cálculos fáceis
Protetor ocular de borracha
Métricas e Dimensões
MarcaTQC SHEEN
SKUSP1100
AplicaçõesTeste de Espessura
MateriaisTintas e Revestimentos
Faixa de inspeção de tinta2 a 1800 microns / 0,1 a 70 mils
Microscópioampliação 50X (com escala de graduação)
Faixa da escala do medidor de espessura de tinta0,00 – 1,8 mm / 0,00 – 0,07 polegadas (medido de forma retilínea)
PrecisãoDepende do ângulo de corte do cinzel e da leitura do usuário
Bateria4 x AG13/LR44
Materialalumínio anodizado de titânio
Largura25mm
Altura110mm
Comprimento65mm
CortadoresSP1111 cortador nº 1, 20-1800μm / 1-70 mils, SP1112 cortador nº 2, 10-900μm / 0.5-35 mils, SP1113 cortador nº 3, 5-450μm / 0.25-17.5 mils, SP1114 cortador nº 4, 2-180 μm / 0.1-7 mils
Faca de corte transversal conforme DIN-ISO 2409, ASTM D3359, 6 dentesSP1702 distância entre dentes 1mm, SP1703 distância entre dentes 2mm, SP1704 distância entre dentes 3mm
Faca de corte transversal conforme ASTM D3359 <2009, 11 dentesSP1705 distância entre dentes 1mm, SP1706 distância entre dentes 1,5mm
Ficha Técnica Oficial
Baixe a documentação técnica completa em PDF para análise de requisitos, integração e calibração do SuperPIG Paint Inspection Gauge III.
