SEAMview™ Inspection Software

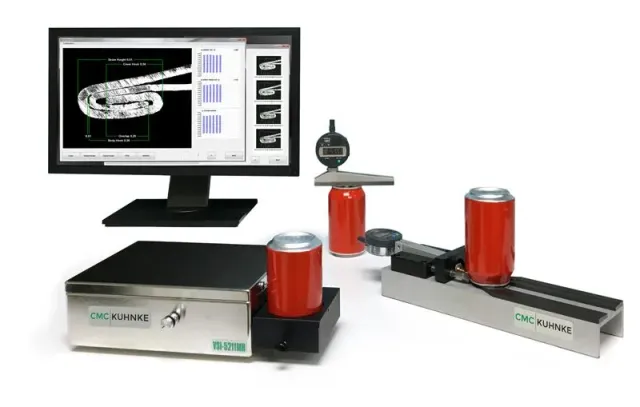

Quando utilizado em conjunto com o Video Seam Imager, o SEAMview™ Software mede: Espessura da Recravação, Profundidade do Rebaixo (Countersink), Abertura da Recravação (Seam Gap), Gancho do Corpo (Body Hook), Gancho da Tampa (Cover Hook) e Sobreposição (Overlap).
Ir para:|||
Vídeo Demonstrativo
Assista ao funcionamento em tempo real.
Descrição do Equipamento
Perfil de um sistema superior de inspeção de recravação dupla
O SEAMview™ Software é o software computadorizado de inspeção de recravação dupla mais rápido, fácil de usar, confiável e acessível do mercado — continuamente estabelecendo novos padrões para a indústria.
Meça, compare e avalie recravações em menos de um segundo!

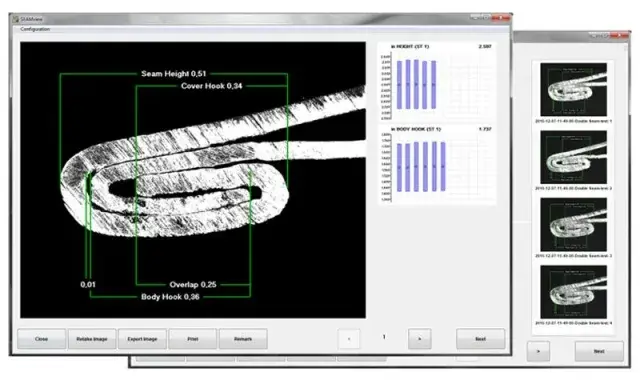

As imagens da recravação dupla são medidas automaticamente em alta resolução; leituras fora de especificação são destacadas diretamente na imagem; gráficos SPC são exibidos juntamente com os resultados.
O objetivo do desenvolvimento foi atingir a medição automática de 95% de todas as recravações capturadas pelo Video Seam Imager. Entretanto, os testes indicaram um desempenho ainda superior. Ensaios realizados por uma fonte independente demonstraram valores de Repetibilidade e Reprodutibilidade (GR&R) inferiores a 5% – sendo que valores abaixo de 10% já são considerados excelentes.
O sistema de medição automática reduz significativamente a intervenção do operador, garantindo maior precisão e confiabilidade nos resultados.
Arquitetura Técnica
Especificações rigorosas para a Indústria 4.0
Vantagens Competitivas
Economia de tempo: captura, mede e salva imagens da recravação em menos de 1 segundo
Medições confiáveis e precisas
Resultados automáticos, independentes da influência do operador
Interface de fácil utilização
Salva imagens em .BMP, .PNG, .GIF ou .JPG, podendo ser enviadas por e-mail ou utilizadas em relatórios e planilhas
Telas de inspeção personalizáveis
Função de zoom
Comparação automática com especificações, com alertas coloridos
Compatível com Windows 10 ou superior
Métricas e Dimensões
MarcaCMC-KUHNKE
SKUSVW-6.0-PRO
AplicaçõesTeste de Aerossóis, Análise de Bebidas, Inspeção de Latas, Inspeção de Recravação
Materiais CompatíveisMetais
Resolução óptica60x (disponível entre 30x e 200x)
Saídas de vídeoFireWire, USB 2.0
Alimentação elétrica100–240 VAC, 50–60 Hz
Idiomas disponíveisInglês, Espanhol, Chinês, Alemão
Resolução máxima de imagem1280 × 1024 pixels
Resolução mínima de imagem640 × 480 pixels
Unidades de mediçãopolegadas (in) e milímetros (mm)
Características medidasSobreposição real (Actual Overlap), Gancho da Tampa (Cover Hook), Gancho do Corpo (Body Hook), Espessura da Recravação (Seam Thickness), Altura da Recravação (Seam Height), Profundidade do Rebaixo (Countersink Depth), Abertura da Recravação (Seam Gap)
Atributos calculados%Sobreposição, %Ajuste do Gancho do Corpo (Body Hook Butting), Compressão (opcional)
Ficha Técnica Oficial
Baixe a documentação técnica completa em PDF para análise de requisitos, integração e calibração do SEAMview™ Inspection Software.
