TQC SHEEN
Teste de Embutimento Manual

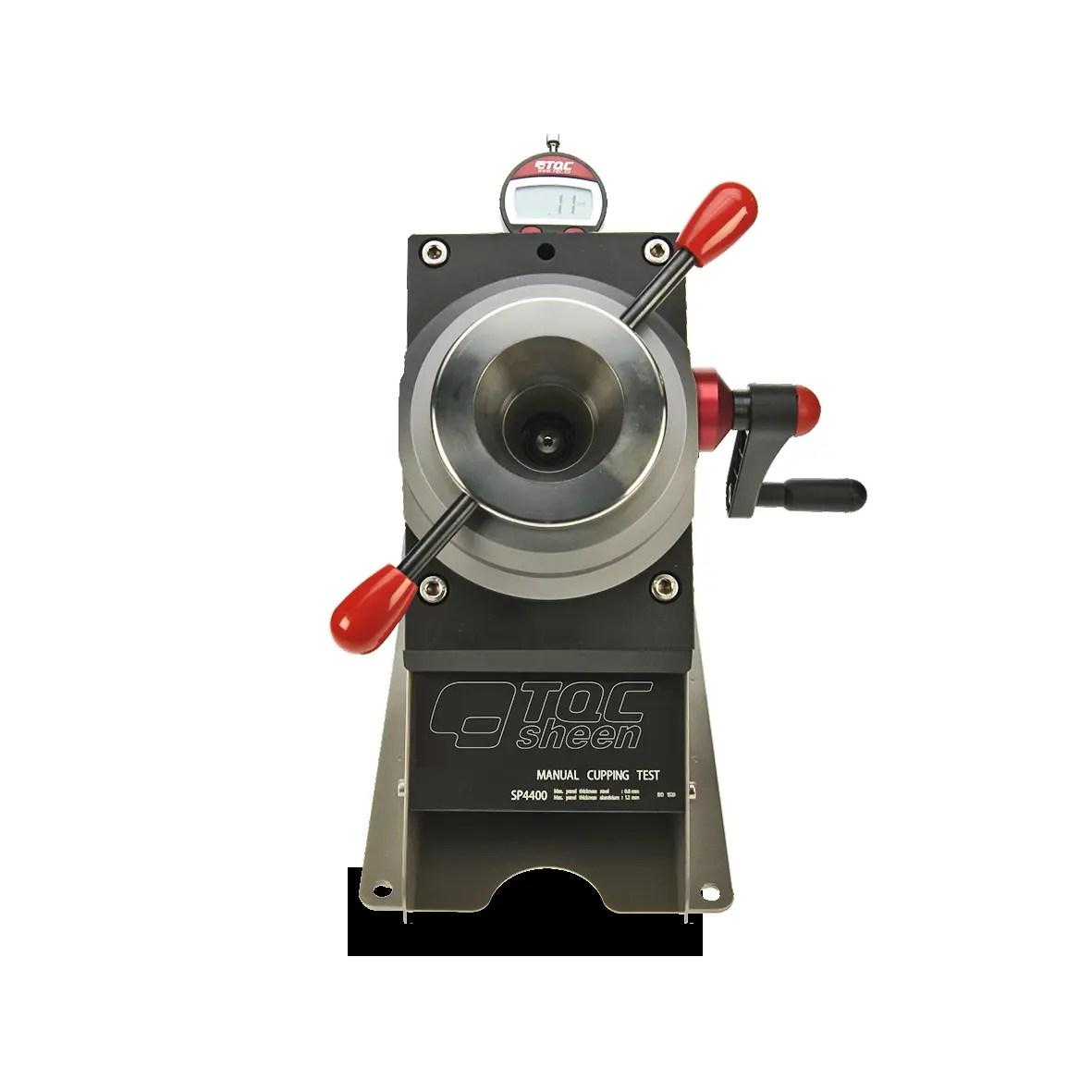

O TQC Sheen Manual Cupping Tester SP4400 mede a resistência de revestimentos em vários estágios de deformação de acordo com as normas ISO 1520.
Ir para:|||
Vídeo Demonstrativo
Assista ao funcionamento em tempo real.
Descrição do Equipamento
Desenvolvido pela TQC Sheen, nossa marca especialista em testes de tinta, o Manual Cupping Tester SP4400 permite inspecionar o alongamento e a deformabilidade de lacas e revestimentos protetores aplicados em substratos metálicos. O teste de embutimento (cupping test) permite testar a durabilidade de uma laca ou revestimento protetor antes que o revestimento seja aplicado a um produto.
Cupping tester com micrômetro digital
A máquina de teste de embutimento SP4400 apresenta dados de profundidade de deformação claros, exibidos digitalmente com uma resolução de 0,01mm.
Fácil de usar
A caixa de engrenagens integrada do nosso robusto cupping tester minimiza a força manual necessária para deformar o painel de teste, permitindo uma deformação suave e fácil.
Credenciais de teste de embutimento multissetorial
Nossa máquina de teste de embutimento é utilizada por nossos clientes envolvidos na proteção de aço e galvanização. Você também encontrará o SP4400 em laboratórios e na indústria de revestimentos dentro da fabricação de tintas.
O que vem na caixa?
Ao adquirir a máquina de teste de embutimento, você recebe:
TQC Sheen manual cupping tester
Micrômetro digital
Placa de calibração
Chave Allen de 1mm
Manual do usuário
Desempenho padrão de teste de embutimento de qualidade
O TQC Sheen Manual Cupping Tester SP4400 foi projetado para suportar testes de acordo com padrões internacionais, incluindo ISO 1520 e DIN-EN 13523-6.
Também é obrigatório realizar inspeções de teste de embutimento em laboratórios credenciados pela Qualicoat, QIB e GSB.
Portfólio de produtos para teste de embutimento
Em todo o portfólio da Industrial Physics, temos muitos produtos que podem ser usados para apoiar seu processo de teste de embutimento manual.
Por exemplo, fabricamos acessórios como placas de calibração ou kits de reforma para modelos mais antigos de cupping testers da TQC, como o modelo SP4200.
Por meio da TQC Sheen, temos uma ampla gama de painéis de teste disponíveis em uma grande variedade de dimensões, materiais e espessuras. Nossos painéis de teste aumentam a reprodutibilidade de testes físicos e químicos.
Arquitetura Técnica
Especificações rigorosas para a Indústria 4.0
Vantagens Competitivas
Teste de embutimento conforme normas internacionais, incluindo ISO 1520
Apresentação digital da profundidade de embutimento
Amigável ao operador e fácil de usar
Design compacto
Modelo para canhotos disponível sob consulta
Métricas e Dimensões
MarcaTQC SHEEN
SKUSP4400
AplicaçõesTeste de Dureza
MateriaisElastômeros, Tintas e Revestimentos
Espessura máx. da amostra0,8mm aço ou 1,2mm alumínio
Largura máx. da amostra95mm
Comprimento máx. da amostrainfinito
Diâmetro do punção20 mm aço endurecido
Diâmetro da matriz27 mm aço endurecido
Resolução do micrômetro0,01mm
Faixa de embutimento/curso15mm
Deslocamento por revolução0,48 mm por revolução da manivela
Dimensões (A x L x P)313 x 340 x 370 mm (12,3 x 13,4 x 14,6 in)
Peso total16kg
Ficha Técnica Oficial
Baixe a documentação técnica completa em PDF para análise de requisitos, integração e calibração do Teste de Embutimento Manual.
