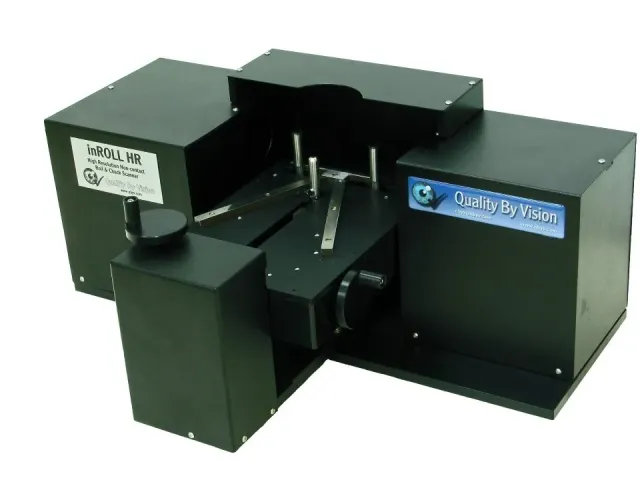

inROLL HR: Tooling Profile Scanner

Perfis desgastados ou incorretos de rolos e mandris podem causar recravações duplas defeituosas, falhas em máquinas, retenções de produto e reclamações de clientes. Utilizar rolos ou mandris sem inspeção adequada pode resultar em recravações ruins — que podem parar a produção (ou causar algo ainda pior).

Utilizando um profiloscópio a laser sem contato, o inROLL escaneia automaticamente perfis de rolos e mandris de recravação (ou outras ferramentas, como ferramentas de metal duro ou cerâmica), de forma fácil e rápida. O sistema é ideal para testes de aceitação de rolos ou mandris novos, controle de qualidade de ferramentas usadas e análise de tensões.

O inROLL é o primeiro sistema dedicado e computadorizado para medição automática, sem contato, de rolos e mandris de recravação. Ao escanear o perfil, é capaz de detectar defeitos, analisar ângulos, raios, distâncias e medir automaticamente as diferenças entre as especificações do rolo e o seu perfil real. Substitui comparadores ópticos, projetores e outras técnicas manuais (e subjetivas) de comparação de contornos.

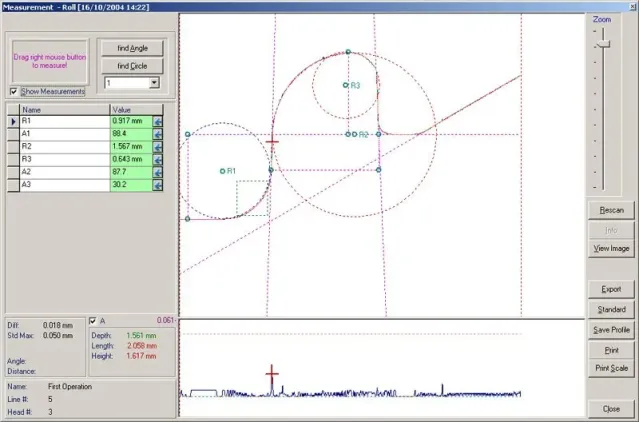

Utilizando uma mesa micrométrica, o operador pode posicionar praticamente qualquer ferramenta no campo de visão. Uma vez posicionada, a imagem é capturada, e o software analisa automaticamente em comparação a um gráfico padrão, que pode ser uma imagem escaneada previamente (do mesmo ferramental novo) ou até mesmo um desenho CAD!

O operador pode:

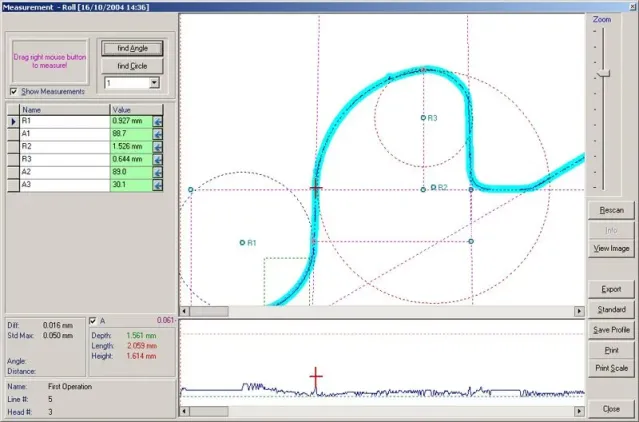

Cada padrão pode conter “regiões de interesse”, permitindo a medição automática de raios e ângulos em qualquer ponto do perfil. As medições podem ser integradas a relatórios e monitoradas ao longo do tempo, entre diferentes ferramentas ou no mesmo rolo em posições diferentes.

Para rolos: o sistema mede automaticamente profundidade, altura e comprimento.

Para mandris: o sistema mede automaticamente largura, ângulos e mais.

Ambos os rolos de primeira e segunda operação podem ser facilmente inspecionados.

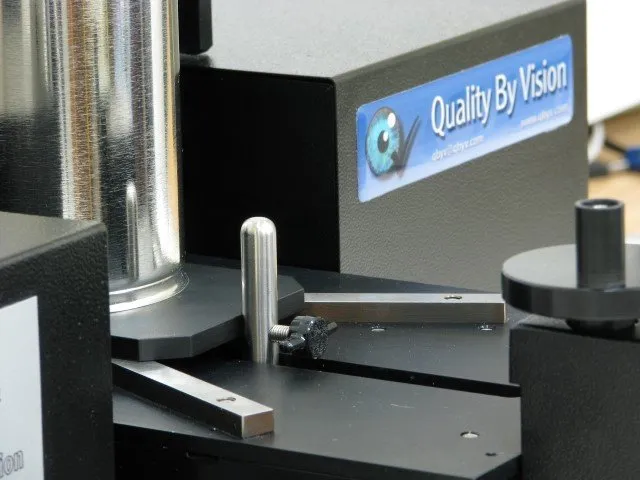

Também pode ser utilizado para inspeção de bocais, flanges e outros elementos das latas. Os gráficos podem ser impressos para comparação com os desenhos originais.

Retorno rápido sobre o investimento:

Clientes que utilizaram o sistema inROLL em rolos e mandris armazenados descobriram que 70% a 80% deles ainda estavam em bom estado e puderam ser reutilizados — evitando custos desnecessários. Outros foram descartados ou devolvidos ao fabricante quando fora de especificação.

Integração com CAD:

Importe diretamente seus desenhos do AutoCAD™ ou outros softwares CAD. Regiões de interesse são automaticamente extraídas com base no projeto e o perfil real é comparado com o desenho original com alta precisão.

Otimização de estoque:

Reduza o inventário consolidando rolos com perfis idênticos sob um único número de peça, mesmo quando possuem códigos diferentes de catálogo.
