Máquina de Teste Universal (UTM) Modelo de Chão Série FM, 100-600 kN
Teste de AdesãoTeste de Compressão e EsmagamentoTeste de Fluência até a FalhaTeste de FlexibilidadeTeste de MateriaisTeste de ResistênciaTeste de Tração
Desde testes básicos de tração e compressão até testes avançados de materiais, as estruturas da série DFM são máquinas de teste universais versáteis usadas em praticamente todas as indústrias.
Ir para:|||
Vídeo Demonstrativo
Assista ao funcionamento em tempo real.
Descrição do Equipamento
Máquina de teste universal
Apresentada pela United Testing, a máquina de teste universal é um dispositivo essencial usado para medir as propriedades mecânicas dos materiais, como resistência à tração, compressibilidade e alongamento, sob condições controladas. Leia mais sobre Máquinas de Teste Universal aqui.
Estruturas da Série DFM para soluções de teste universal
As Estruturas da Série DFM são máquinas de teste universais capazes de realizar uma ampla gama de aplicações de teste, incluindo teste de tração, teste de compressão e teste de flexão. Elas podem ser usadas para todo o espectro de testes, do básico ao altamente complexo. Vários modelos com diferentes forças compõem a Série DFM – DFM-100, DFM-150, DFM-300 e DFM-600.
Aplicações da Estrutura da Série DFM
Ideais para realizar aplicações de teste de tração, compressão ou materiais avançados, as estruturas da Série DFM são a escolha ideal ao testar materiais como plástico, borracha, têxteis, metais, compósitos, adesivos, parafusos, fixadores, produtos de madeira e materiais relacionados.
Simples e fáceis de usar, as estruturas da Série DFM são conhecidas pela durabilidade, confiabilidade e custo total de propriedade mais baixo em comparação com muitas outras marcas no mercado atualmente.
Estrutura da Série DFM e padrões internacionais
As estruturas da Série DFM são compatíveis com uma variedade de padrões internacionais de teste, incluindo ASTM E4, DIN 51221, ISO 7500/1 e outros. Além disso, o software de teste de materiais DragonFly UTS está incluído em cada estrutura para atender a praticamente todos os padrões ASTM, ISO, BS, EN, GB, DIN e relacionados.

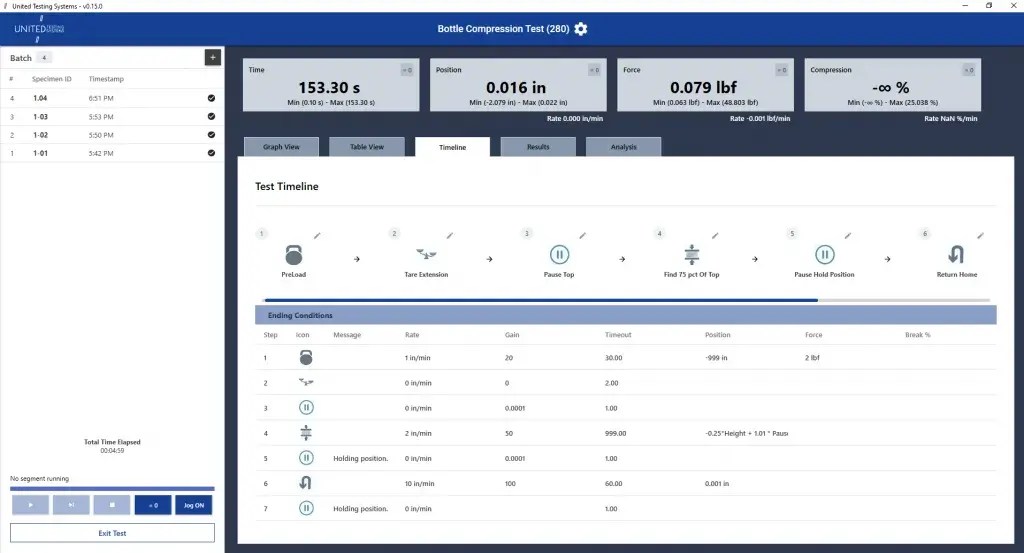

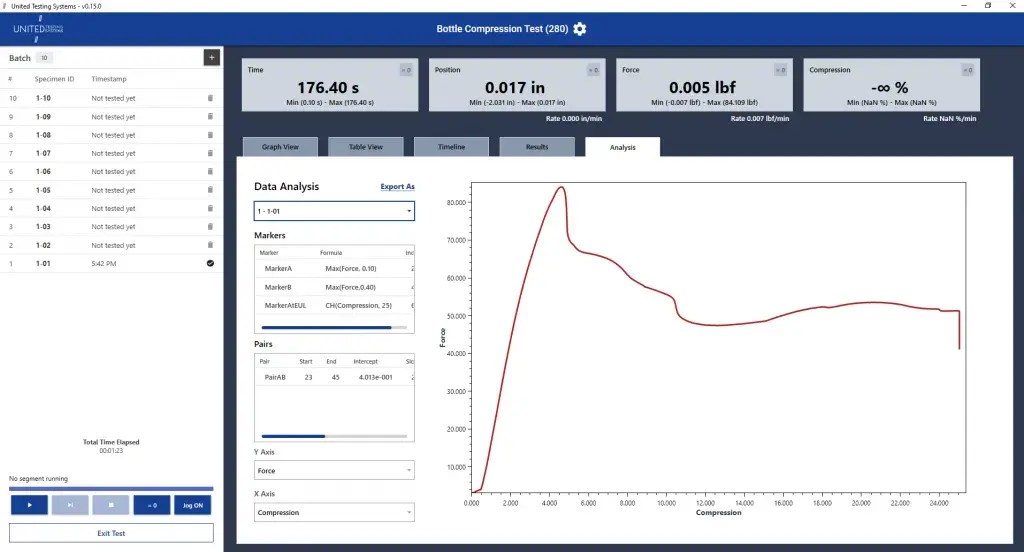

Máquina de teste UTM com software DragonFly
Todas as UTMs da Série DFM vêm equipadas com o software DragonFly UTS, para a máxima facilidade de uso. Os métodos de teste são pré-configurados na fábrica com base em seus requisitos exclusivos.
O que é o DragonFly UTS?
O DragonFly UTS é nossa plataforma de próxima geração projetada para fornecer todos os recursos mais recentes que uma UTM moderna exige em um pacote poderoso, mas fácil de usar. Usando uma interface de usuário intuitiva baseada em fluxo de trabalho, ele suporta todos os tipos de usuários de UTM, desde laboratórios de P&D até pessoal de controle de qualidade em ambientes de produção.
Experiência do usuário aprimorada
Desde a primeira tela que o operador vê até a tela final de análise de dados e relatórios, o DragonFly UTS é projetado para fornecer um ambiente suave, intuitivo e facilmente repetível baseado em fluxo de trabalho, exclusivo para usuários e aplicações de UTM.
Controlador de Hardware DragonFly UTS
O DragonFly UTS é mais do que apenas um novo software. Juntamente com nosso software inovador, também desenvolvemos nosso Controlador de Hardware DAQC4 de próxima geração para fornecer o controle de dados e máquinas mais confiável e de mais alta qualidade possível de nossas UTMs.
Biblioteca de métodos de teste
O DragonFly UTS vem completo com uma grande biblioteca de métodos de teste para você começar rapidamente. Os métodos de teste podem ser facilmente importados ou exportados entre sistemas que executam o DragonFly UTS, facilitando o compartilhamento de métodos e dados entre sistemas.
Escolhendo as estruturas de teste universais certas
As Máquinas de Teste Universal da Série DFM estão disponíveis em várias capacidades para corresponder à sua aplicação específica – 100 kN, 150 kN, 300 kN e 600 kN.
Embora as estruturas de modelo de chão venham em tamanhos padrão, estruturas mais altas ou mais largas podem ser fabricadas se a necessidade surgir. Basta entrar em contato e nos informar suas especificações.
Máquina de Teste de Compressão e Máquinas de Resistência à Tração
Uma Máquina de Teste de Compressão (CTM) é usada para medir a resistência à compressão de um material. A CTM é projetada para aplicar uma carga compressiva à amostra até que ela falhe. Uma máquina de teste universal (UTM), também conhecida como testador universal, máquina de teste de materiais ou estrutura de teste de materiais, é usada para testar a resistência à tração e a resistência à compressão de materiais.
Procurando por outras máquinas de teste universais ou modelos de estrutura de teste?
Temos uma variedade de outras UTMs e estruturas para atender a uma ampla gama de aplicações.
DSTM (Modelos de Mesa Eletromecânicos de Baixa Capacidade) – 5kN, 10kN, 20kN, 25kN
Explore nossos DTM (Modelos de Mesa Eletromecânicos de Média Capacidade) – 50kn, 100kn
Explore nossos DHFM (Modelos Hidráulicos de Alta Capacidade) – 600kn, 1000kN, 2000kN
Arquitetura Técnica
Especificações rigorosas para a Indústria 4.0
Vantagens Competitivas
Operações de pré-carga, teste, parada e retorno iniciadas com uma única tecla.
Parâmetros comuns pré-definidos como Pré-carga, Força, Velocidade de Teste e Velocidade de Retorno.
Controles ergonômicos de avanço manual permitem uma configuração rápida e precisa da travessa.
As velocidades de teste podem ser selecionadas 'em tempo real' com resposta instantânea da travessa.
Limites de teste programáveis baseados em posição, carga ou deformação.
Parada automática ou retorno à posição inicial após a ruptura da amostra.
Recursos de compensação de área selecionáveis pelo usuário para cálculos precisos de Deformação.
Modos de teste de ciclagem repetitiva (fadiga) padrão:
- Posição, deformação ou carga
- Contagem de Ciclos
- Registro de valores limite
- Parada automática em caso de falha ou valores acima do limite
O sistema padrão suporta uma célula de carga e um canal de entrada de extensômetro. Canais adicionais estão disponíveis.
Ampla variedade de garras e acessórios para acomodar todas as aplicações de teste padrão e personalizadas.
Câmaras ambientais para aplicações de teste de alta ou baixa temperatura estão disponíveis.
Altura e/ou largura extra da estrutura para aplicações especiais podem ser projetadas.
Métricas e Dimensões
MarcaUNITED TESTING SYSTEMS
AplicaçõesTeste de Adesão, Teste de Compressão e Esmagamento, Teste de Fluência até a Falha, Teste de Flexibilidade, Teste de Materiais, Teste de Resistência, Teste de Tração
MateriaisAdesivo, Compósitos, Elastômeros, Filme, Espuma, Vidro, Metal, Plásticos e Polímeros, Borracha, Aço, Têxtil, Madeira Serrada, Madeira
Movimento Lateral±0.25mm (0.01 in.) máximo em todo o percurso da travessa
Precisão da Velocidade±0.1% da velocidade definida para todas as forças dentro da capacidade da máquina
Resolução de Posição0.6μm padrão (0.06 μm com encoder de alta resolução opcional)
Precisão de PosiçãoO maior entre 0.025mm (0.001 in.) ou 0.025% do movimento
Repetibilidade de Posição±0.005mm (0.0002 in.)
Resolução do AcionamentoO mesmo que Resolução de Posição
Dimensões e Pesos AproximadosDimensões e Pesos Aproximados
Altura109 in (2,769 mm)
Largura47 in (1,194 mm)
Profundidade44 in (1,118 mm)
Peso4,750 kg (10,471 lbs)
