Viscosímetro de Cone e Placa CP1
O Viscosímetro de Cone e Placa Sheen é um teste padrão para medições de viscosidade dinâmica. Como fluidos não newtonianos exibem viscosidades diferentes em relação à taxa de cisalhamento aplicada, o Viscosímetro de Cone e Placa a controla rigorosamente em 10.000 s⁻¹ (requisitos B.S./ISO) ou 12.000 s⁻¹ (ASTM).
Ir para:||
Descrição do Equipamento

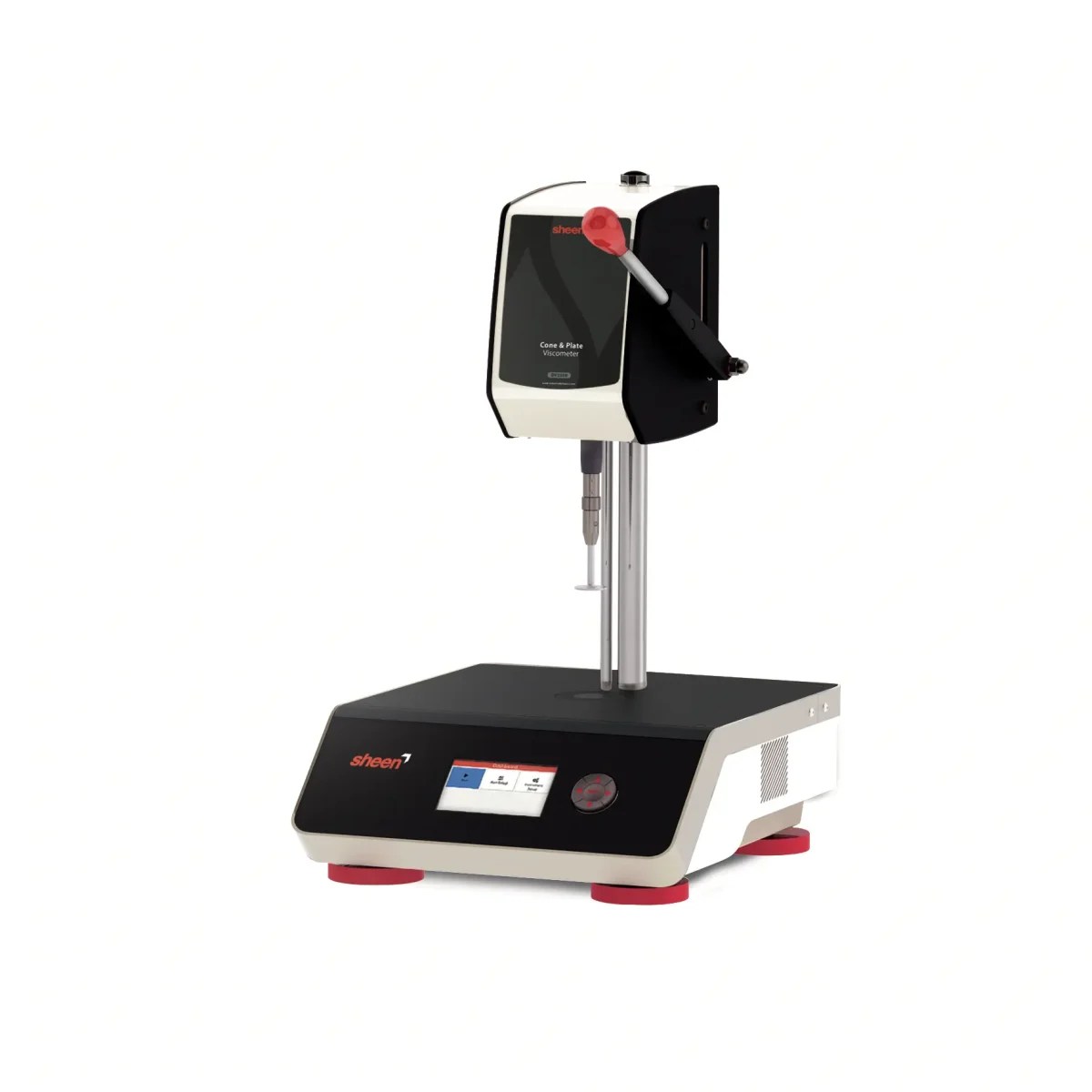

Viscosímetro de Cone e Placa SHEEN (CP1)
O Viscosímetro de Cone e Placa (CP1) é um teste padrão para medições de viscosidade dinâmica. É mais rápido e preciso devido ao uso de novos controles por microprocessador de alta precisão. Como fluidos não newtonianos exibem viscosidades diferentes em relação à taxa de cisalhamento aplicada, o Viscosímetro de Cone e Placa a controla rigorosamente em 10.000 s⁻¹ (BS / ISO) ou 12.000 s⁻¹ (ASTM). Estes são geralmente aceitos como representativos da aplicação de tinta via rolo ou pincel e, portanto, refletem a aplicação no 'mundo real'.
Temperatura controlada
Como a maioria das medições de viscosidade é altamente sensível à temperatura, as amostras são colocadas em uma placa com temperatura controlada que pode ser ajustada de 5°C a 65°C.
A unidade base do Cone e Placa é fornecida sem o kit de cone. Os kits de cone devem ser solicitados separadamente.
Operação do Instrumento
Usando o cone para sua faixa de viscosidade, ligue o instrumento e permita que a placa atinja a temperatura definida. Após um curto período, o instrumento exibirá
** Pronto **
Certifique-se de que o valor do cone esteja definido corretamente (veja o canto superior direito do LCD).
O instrumento estará então disponível para uso com as configurações padrão fornecidas.
Realizando uma medição:
Certifique-se de que o cone e a placa estejam limpos.
Coloque uma pequena quantidade do material a ser testado na placa (veja mais adiante os volumes de amostra recomendados).
Abaixe o cone SUAVEMENTE e completamente sobre a placa – qualquer excesso de material fluirá para fora da lateral do cone. O tempo necessário para que o cone e a amostra atinjam a temperatura da placa dependerá da amostra e da temperatura ambiente. Deve-se aguardar pelo menos 15 segundos, ou mais se a temperatura da amostra for significativamente diferente (isso pode ser cronometrado automaticamente).
Pressione o interruptor de início.
Deixe o instrumento funcionar pelo tempo de execução predefinido. O resultado é exibido na tela até que a próxima execução seja iniciada.
Registre o resultado conforme necessário.
Levante a cabeça e limpe o cone e a placa.
Abaixe a placa sobre o cone para mantê-la na temperatura da placa antes do próximo teste.
Controle do Instrumento
Alavanca de operação: A alavanca move o cone para cima e para baixo. Um sensor detecta quando o cone é abaixado sobre a placa. A operação pode ser definida como manual ou automática (operada por alavanca).
Tomada de alimentação: Um cabo de alimentação destacável é fornecido. Use apenas este cabo para conectar ao instrumento. Um plugue deve ser usado para conectar o instrumento à rede elétrica. A rede elétrica deve ser aterrada.
Indicação de energia: O interruptor basculante na entrada de energia é usado para ligar e desligar a rede elétrica. O interruptor deve estar LIGADO (indicado pela posição '1') antes que o instrumento possa ser operado. A luz de fundo do visor funcionará quando a energia for aplicada.
Controles: O painel de controle está localizado na parte frontal do instrumento. Ele contém um visor LCD, 5 teclas e um LED.
Interruptor Auxiliar de Início/Parada: Um interruptor adicional de início/parada (e rotação) está localizado no lado direito da base. Este interruptor executa a mesma função que o interruptor do visor inferior direito. Esses interruptores podem ser usados de forma intercambiável para iniciar e parar o instrumento.
LED: O painel frontal também possui um LED bicolor que indica o estado do instrumento.
O instrumento pode ser iniciado a qualquer momento em que o LED estiver verde; o LED piscará quando o instrumento estiver em funcionamento. A operação não é possível quando o LED estiver laranja ou vermelho.
O LED fica laranja durante períodos em que o instrumento está ligado, mas não pode ser usado – por exemplo, após a temperatura ter acabado de ser alterada ou enquanto um item de menu é selecionado. O LED fica vermelho durante o diagnóstico de inicialização. O LED piscará em vermelho quando uma condição de erro for detectada (como sobrecarga do motor).
Visor LCD: O visor LCD indica o estado atual do instrumento. A temperatura real da placa (em °C) é mostrada no canto superior esquerdo do LCD. O cone selecionado atualmente é mostrado no canto superior direito. A hora e a data são exibidas na linha inferior. A caixa de mensagem sombreada central exibe a prontidão do instrumento.
Obtendo Bons Resultados
O Cone & Placa Sheen fornecerá resultados precisos e repetíveis, desde que algumas precauções simples sejam observadas:
Certifique-se sempre de que o cone e a placa estejam limpos e livres de danos
Sempre permita tempo suficiente para que o cone e a amostra atinjam o equilíbrio térmico antes de iniciar a execução
Tente usar o mesmo volume de amostra todas as vezes
Evite usar amostras com viscosidades significativamente acima ou abaixo da faixa de óleo de calibração. Troque o cone quando isso for necessário
Verifique a calibração antes e depois do uso diariamente. Use um óleo de calibração para fazer isso
Evite correntes de ar na área da amostra
Nunca subpreencha o cone
A maior fonte de erro geralmente se deve à variação no volume da amostra. O subpreenchimento do cone resultará em variações muito grandes no resultado. O sobrepreenchimento produz menos variação, mas ainda é significativo.
Arquitetura Técnica
Especificações rigorosas para a Indústria 4.0
Vantagens Competitivas
Recursos não detalhados.
Métricas e Dimensões
MarcaTQC SHEEN
SKUDV2500
AplicaçõesPreparação de Amostras, Teste de Viscosidade
MateriaisTintas e Revestimentos
