Medidor de Inspeção de Perfil de Superfície de Joelho Femoral Sem Contato A543
O sistema de medição de perfil de superfície da Torus utiliza tecnologia confocal de última geração para inspeção rápida e sem contato de perfis de superfície em joelhos femorais ortopédicos, eliminando a necessidade de medidores de perfil manuais e subjetivos e comparadores.
Vídeo Demonstrativo
Assista ao funcionamento em tempo real.
Descrição do Equipamento

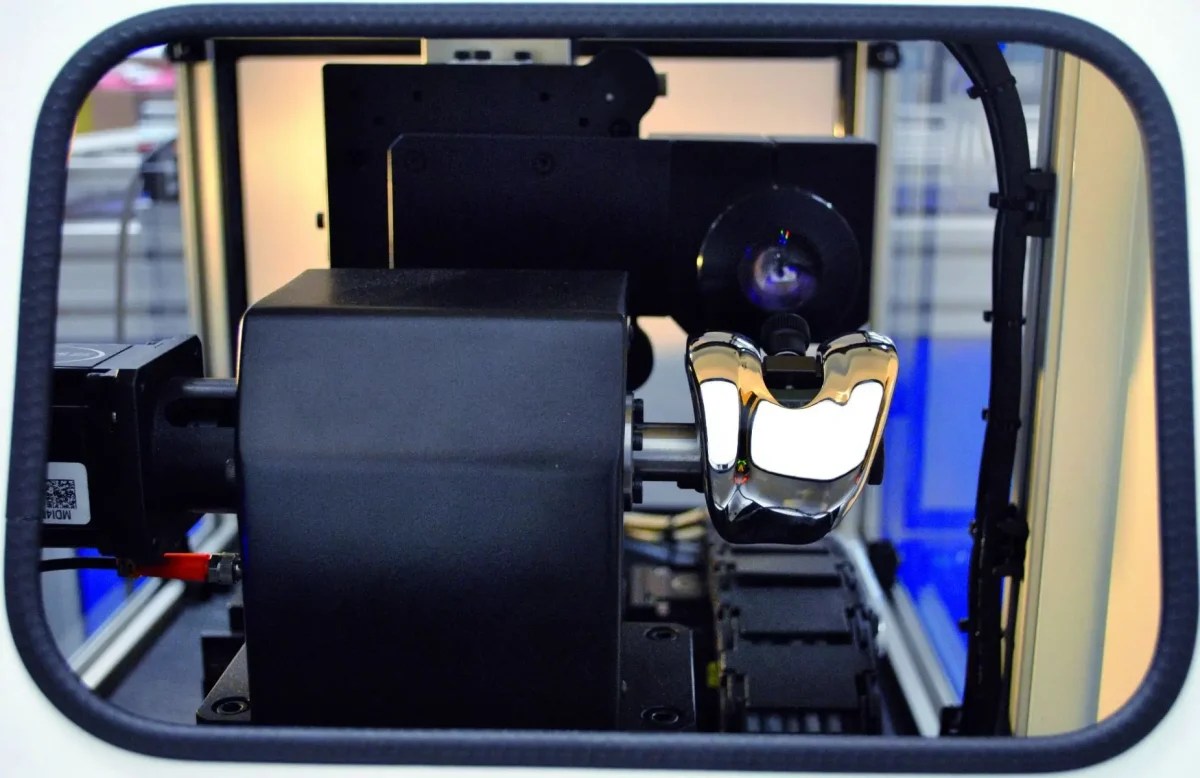

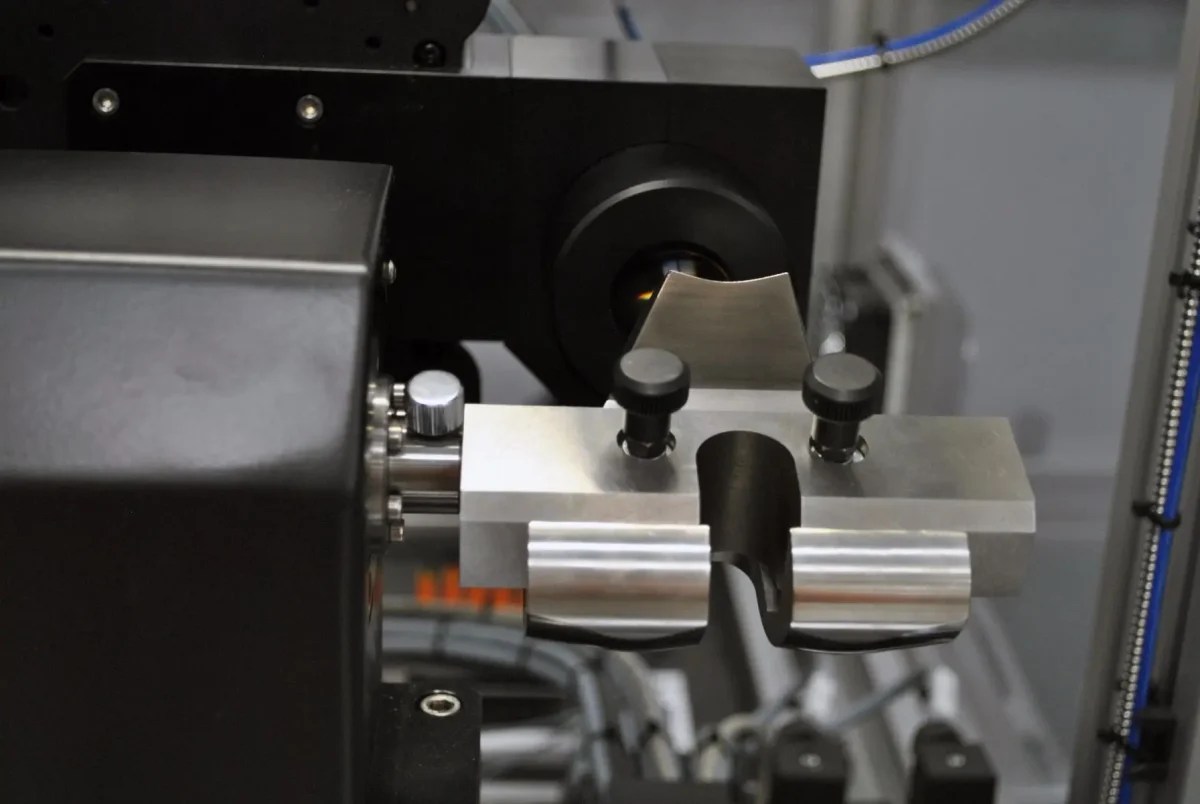

Trazido a você pela Torus, nossa marca especialista em testes, o Medidor de Inspeção de Perfil de Superfície de Joelho Femoral Sem Contato A543 da Torus realiza a inspeção sem contato de perfis de superfície em joelhos femorais ortopédicos.
Sistemas de inspeção de joelho femoral
O Medidor de Inspeção de Perfil de Superfície de Joelho Femoral Sem Contato A543 da Torus foi projetado para uso operacional no chão de fábrica, proporcionando ao operador da máquina uma medição rápida e repetível sem a necessidade de ir ao laboratório de inspeção.
Recursos de medição
Resolução do Sistema de Perfis de Superfície Seccionais: < = 0,0025 mm / 0,0001" | Precisão: Forma: +/- 0,025 mm / Geométrica: +/- 0,010 mm
Inspeções ópticas avançadas
A luz branca policromática é focada na superfície alvo por um sistema óptico de múltiplas lentes. As lentes são dispostas de modo que a luz branca seja dispersa em luz monocromática por aberração cromática controlada. Uma distância específica até o alvo é atribuída a cada comprimento de onda, que é exatamente focado no alvo e usado para medição.
Este princípio de medição exclusivo permite que deslocamentos e distâncias sejam medidos com alta precisão e extrema resolução espacial. Superfícies fundidas, acabadas e altamente polidas podem ser medidas sem a necessidade de preparação da superfície ou ajuste da máquina.
Como o emissor e o receptor estão dispostos em um único eixo, o sombreamento é evitado, ao contrário dos sensores de triangulação convencionais.
O sistema de controle de movimento de 4 eixos é acionado por motores de micro-passo de alta precisão que fornecem feedback posicional, oferecendo alta resolução e alta velocidade com estabilidade e confiabilidade.
