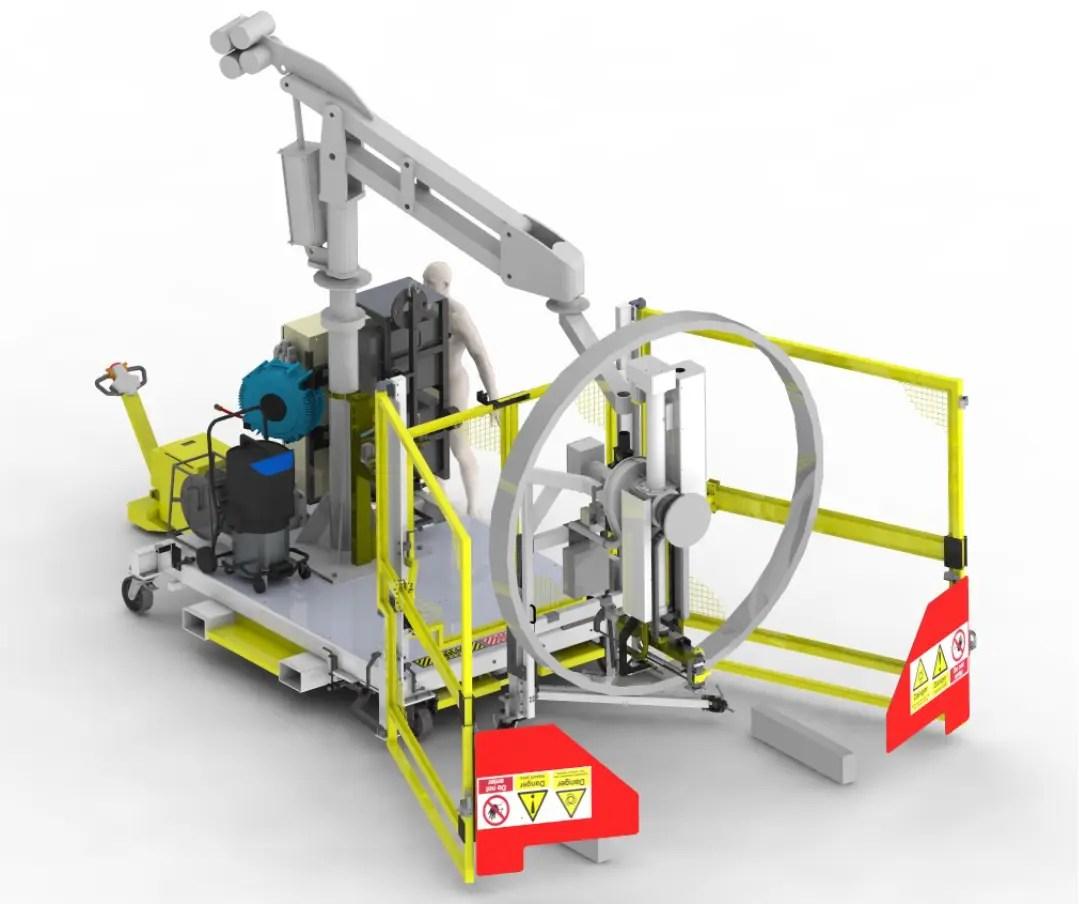

Máquina de Mandrilamento de Fan Track A521

Trazida até você pela Torus, nossa marca especialista em testes, a Máquina de Mandrilamento de Fan Track Torus A521 foi desenvolvida para produzir um mandrilamento preciso de fan track em uma fração do tempo, reduzindo também os custos de mão de obra e operação.

Com a necessidade cada vez maior de eficiência em motores Turbo Fan em mente, a Torus desenvolveu a máquina de Mandrilamento de Fan Track CNC A521. A máquina produz um mandrilamento preciso de fan track em uma fração do tempo de qualquer outro sistema, exigindo ao mesmo tempo menos pessoal para configuração e operação.

Aumente a eficiência

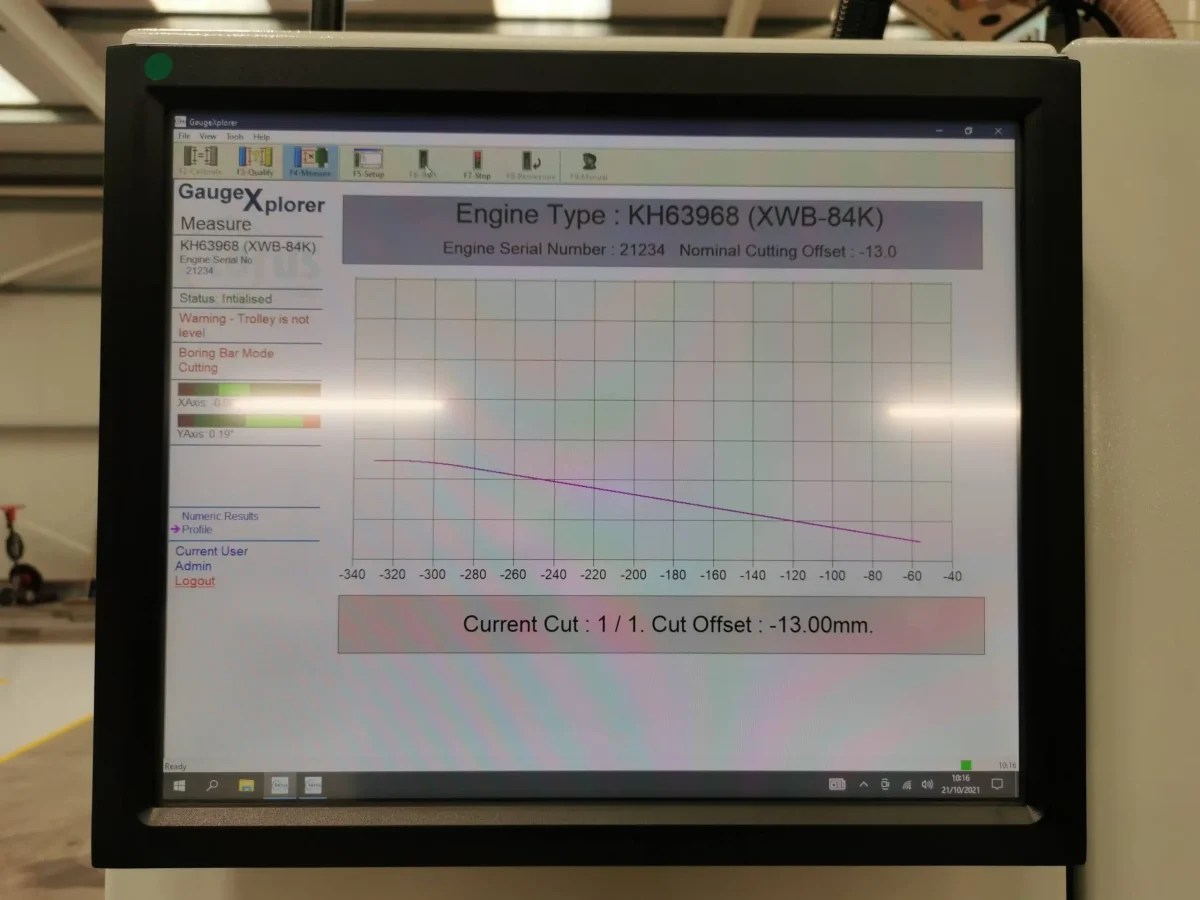

A máquina de Mandrilamento de Fan Track A521 da Torus apresenta controle CNC da trajetória de corte, eliminando a necessidade de gabaritos de perfil fixo caros e propensos a imprecisões e desgaste. Além disso, os perfis podem ser facilmente editados a partir de arquivos CAD de perfil de fan track, proporcionando flexibilidade sem precedentes, reduzindo drasticamente o tempo de entrega e os custos para novas variantes de perfil.

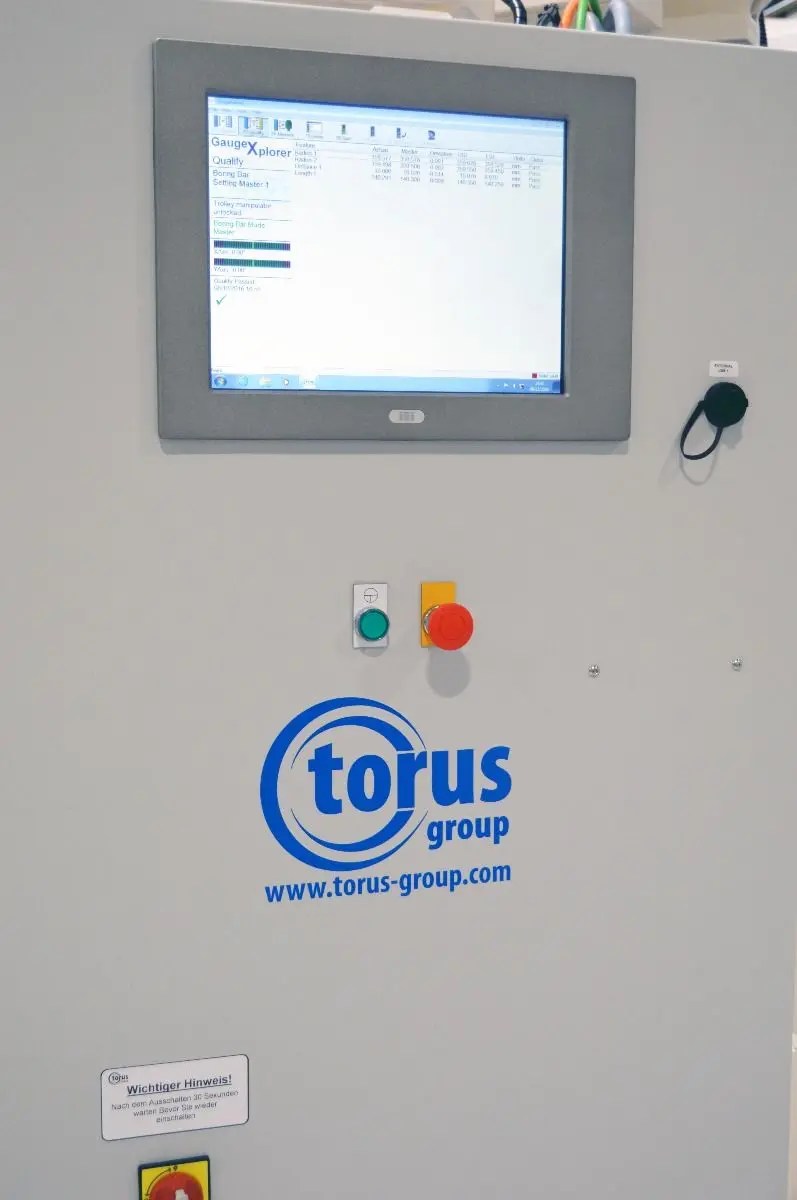

O sistema de medição integrado é utilizado para inspeção pré-usinagem, otimizando a sequência de corte para proporcionar a máxima eficiência de usinagem. Naturalmente, o mesmo sistema também é usado para a inspeção final, produzindo um relatório de medição adaptado aos requisitos do usuário final para incluir:

Os relatórios podem ser conectados em rede para rastreabilidade total.

Versatilidade da máquina de Mandrilamento de Fan Track A521

Ideal para aplicações aeroespaciais, a Máquina de Mandrilamento de Fan Track A521 é capaz de usinar fan tracks parciais (que podem ser necessários em revisões) e fan tracks completos (típicos da produção de motores). Existe também a facilidade de cortar o diâmetro do perfil de forma personalizada para corresponder ao conjunto do fan.

O sistema de extração a vácuo integrado remove a poeira diretamente da ponta de corte, deixando o ambiente de trabalho livre de contaminação, o que significa que a operação de corte pode ser realizada na área de montagem do motor.

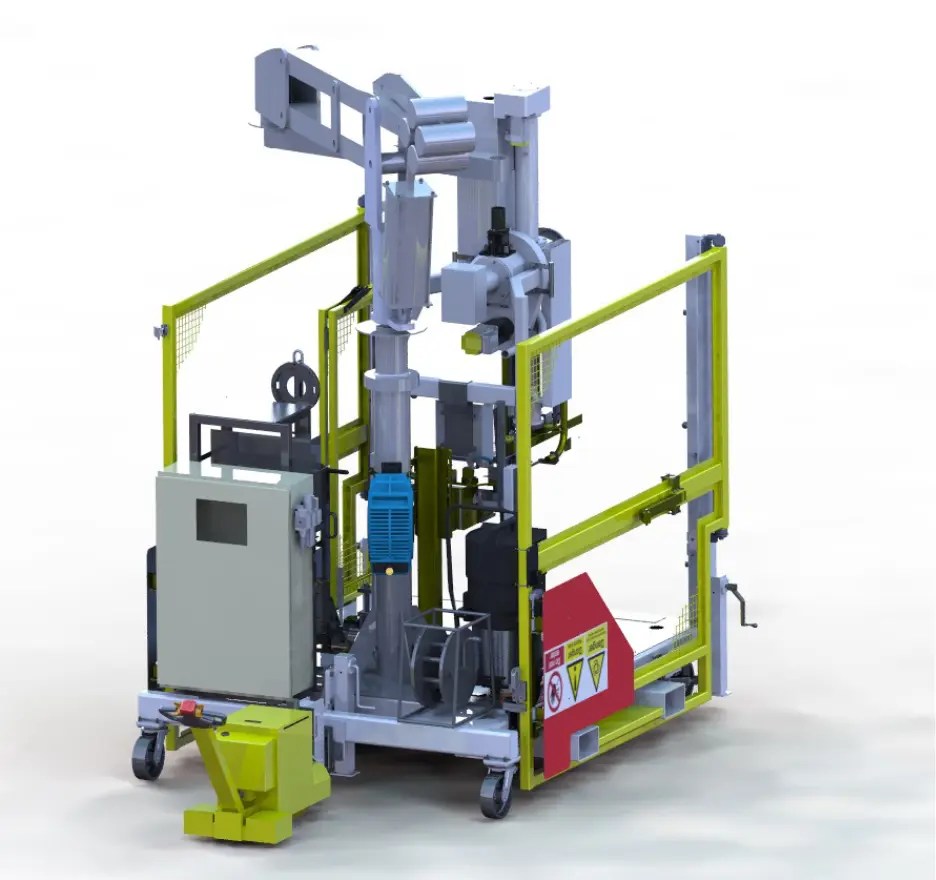

Transportável pela fábrica após ser recolhida para sua posição compacta na base com rodas.

Todas as proteções intertravadas estão integradas no carrinho e, uma vez que a máquina é posicionada, ela é instalada de forma rápida e fácil.

O carregamento da máquina no motor é simples; o manipulador pneumático é balanceado para dar à barra de mandrilamento uma sensação de quase ausência de peso. Isso, é claro, também garante que haja forças externas mínimas no eixo LP ou através da carcaça do fan durante a usinagem.
